Kako pletena bakrena cev izboljša fleksibilne napajalne in ozemljitvene povezave?

Povzetek

Če ste kdaj imeli opravka s počenimi čepi, pregretimi skakalci, motnjami ali hrupnimi signali v bližini opreme z visokim tokom, že poznate pravega sovražnika: toge povezave na mestih, ki se premikajo, vibrirajo, širijo ali potrebujejo enostaven servisni dostop.Pletena bakrena cevje zasnovan točno za tiste "vse je v redu, dokler ni" okoljih. Združuje visoko prevodnost s prilagodljivostjo, kar vam pomaga zgraditi povezave, ki ostanejo zanesljive pri termičnih ciklih, mehanskem gibanju in ozkih prostorih za namestitev.

Ta vodnik razčlenjuje, kajPletena bakrena cevis, where it shines, what customers commonly get wrong when selecting it, and how to specify it correctly the first time. Našli boste tudi nasvete za dimenzioniranje, praktično primerjalno tabelo, najboljše prakse namestitve in kratka pogosta vprašanja, ki vam bodo v pomoč pri prehodu z "potrebujemo nekaj prilagodljivega" na jasno specifikacijo, pripravljeno za nakup.

Kazalo

• Oris
• Kaj je pletena bakrena cev
• Točke strank, ki jih rešuje
• Tipični primeri uporabe
• Kako izbrati pravo specifikacijo
• Praktične tabele za določanje velikosti in ujemanje
• Nasveti za namestitev in rokovanje
• Kontrolni seznam kakovosti pred nakupom
• Sodelovanje z Dongguan Quande Electronics Co., Ltd.
• pogosta vprašanja
• Naslednji koraki

Oris

1. DoločitePletena bakrena cevv preprostem jeziku in pojasnite, kako se obnaša v resničnih inštalacijah.
2. Preslikajte pogoste scenarije napak na prednosti zasnove pletenega cevastega prevodnika.
3. Pokažite najpogostejše aplikacije in kaj je najpomembnejše v vsaki od njih.
4. Zagotovite izbirni okvir: material, prevleka, gostota pletenice, dimenzije in pristop zaključevanja.
5. Delite tabele, ki so preproste za uporabo, tako da lahko kupci uskladijo potrebe glede zmogljivosti z jasno specifikacijo.
6. Zaključite z nasveti za rokovanje, kontrolnim seznamom kakovosti in kupcu prijaznim pogostim vprašanjem.

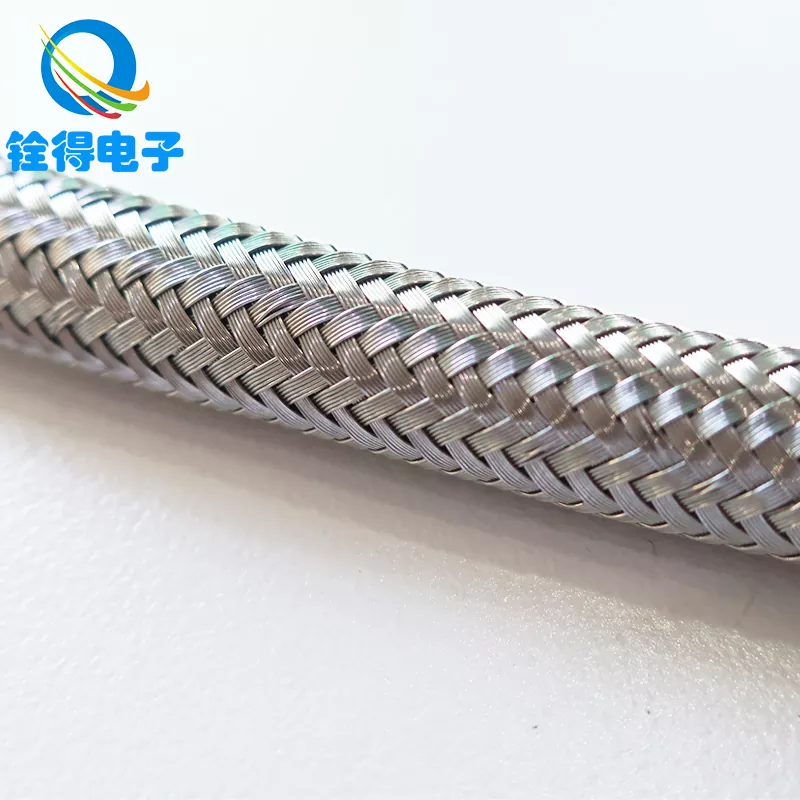

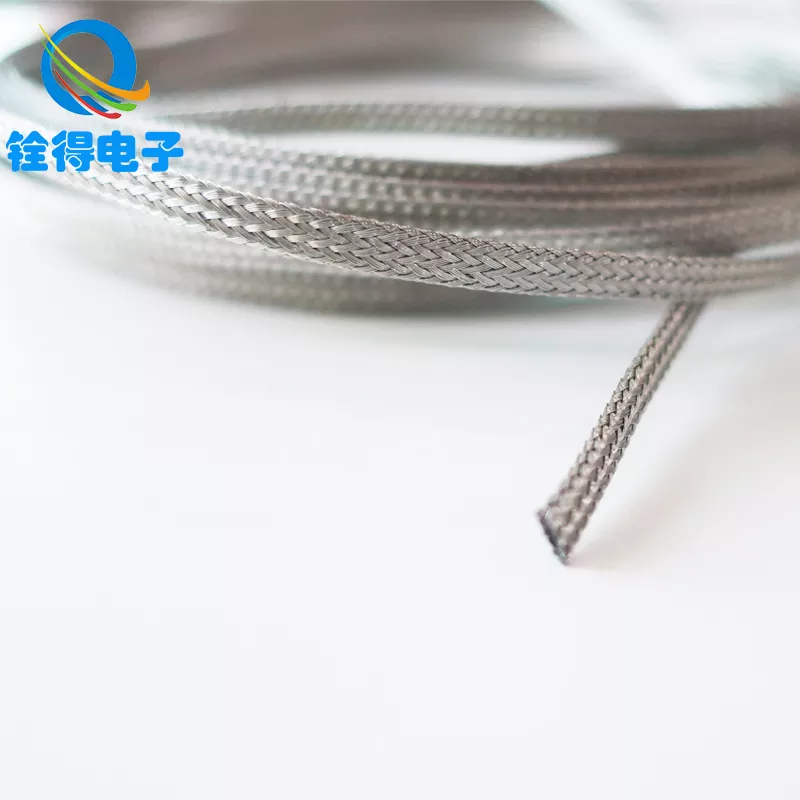

Kaj je pletena bakrena cev

Pletena bakrena cevje cevasta pletenica, narejena iz več pramenov bakrene žice, stkanih v upogljivo obliko tulca ali cevi. Odvisno od zasnove se lahko uporablja kot:

• Prilagodljiv vodnik(prenašanje toka med dvema točkama, kjer pride do gibanja ali širitve)
• Ozemljitvena pot(lepljenje ohišij, vrat, omaric, vodil in vrtljivih ali vibrirajočih sklopov)
• Elektromagnetni ščit(zmanjšanje motenj z zagotavljanjem prevodnega ohišja okoli kablov ali sklopov)
• Zaščitni rokav(zaščita cevi/kablov pred obrabo ob dodajanju prevodnosti)

V nasprotju s trdno bakreno palico ali togim kablom se lahko pletena cev večkrat upogne in prilagodi tesnim prostorom. Prav tako lahko "diha" s toplotnim raztezanjem: ko se temperature dvignejo, se kovinski deli razširijo; ko se ohladijo, se skrčijo. A braided structure tolerates that cycle with less risk of loosening hardware, pokanje na ušesu ali prenos napetosti na občutljive terminale.

Točke strank, ki jih rešuje

Kupci običajno začnejo iskatiPletena bakrena cevpo eni od teh težav:

• Pregrevanje na priključnih točkahki nastanejo zaradi nezadostne kontaktne površine, slabe prožnosti ali mikrorazpok, ki jih povzroči gibanje.
• Razpokani čepi in zlomljeni pramenikjer so togi vodniki prisiljeni upogniti med vibracijami ali servisiranjem.
• Zrahljani pritrdilni elementi čez časzaradi termičnega kroženja in mehanskega gibanja, ki prenaša napetost v sklep.
• Hrup in motnjev bližini pretvornikov, transformatorjev, stikalnih naprav, varilnih naprav ali opreme za polnjenje električnih vozil.
• Skakalci, ki jih je težko namestitiv utesnjenih omarah, kjer radij upogiba postane boj.
• Prezgodnja korozijav vlažnem, obalnem ali kemično aktivnem okolju, ko materiali niso prilagojeni pogojem.

Dobro določena pletena cev rešuje ta vprašanja s kombinacijo prevodnosti, prožnosti in površinske pokritosti. The result is a connection that’s easier na smer, bolj stabilen skozi čas in manj občutljiv na majhne premike, ki bi kaznovali togi del.

Tipični primeri uporabe

Tu so mesta v resničnem svetu, kjerPletena bakrena cevse običajno uporablja in tisto, kar odločevalce običajno najbolj zanima:

• Sistemi stikalnih naprav in zbiralk:prožne povezave med zbiralkami ali komponentami, ki se segrejejo pod obremenitvijo.
• Transformatorji in distribucija električne energije:ozemljitev in povezovanje za zmanjšanje tveganja napake in vzdrževanje stabilnega potenciala.
• Železniške in avtomobilske ploščadi:lepljenje, odporno na vibracije, in fleksibilne tokovne poti.
• EV/polnilni in inverterski sistemi:upravljanje visokega toka ob zmanjševanju električnega šuma.
• Industrijske omare in ohišja:trakovi za povezovanje vrat in ozemljitvene poti, ki se morajo upogniti pri odpiranju/zapiranju.
• EMI zaščita za kable in sklope:prevodna cev okoli kablov za zmanjšanje občutljivosti na motnje.

Kako izbrati pravo specifikacijo

najboljšiPletena bakrena cevza vaš projekt je odvisno od tega, kako se bo uporabljal: trenutna raven, delovni cikel, okolje, zahtevana prilagodljivost, in način prekinitve. Spodaj je praktičen okvir izbire, ki ga lahko predate inženiringu, nabavi in ​​vašemu dobavitelju.

1) Vrsta bakra in pričakovana prevodnost

• Goli baker:močna prevodnost, pogosta v nadzorovanih okoljih.
• Pokositreni baker:boljša odpornost proti oksidaciji in lažje spajkanje, pogosto prednostno za vlažne ali spremenljive pogoje.
• Posebna obloga:uporablja se za posebne potrebe glede korozije ali vmesnika (izberite glede na okolje in parljive materiale).

2) Struktura in gostota pletenice

• Premer žice in število pramenovvpliva na prožnost in vzdržljivost.
• Pokritost pletenicvpliva na učinkovitost zaščite in stabilnost kontakta.
• Razmerje raztezanjapomembno, ko mora cev ustrezati različnim premerom.

3) Dimenzije, ki so dejansko pomembne

• Notranji premer (ID):ali se prilega vašemu ciljnemu delu ali snopu kablov.
• Zunanji premer (OD):ne glede na to, ali se prilega v uvodnice, objemke ali usmerjevalne kanale.
• Dolžina in servisna zanka:pustite dovolj ohlapne, da preprečite, da bi pletenica postala "vzmet" v vašem sklepu.

4) Način odpovedi

• Zavihani ušesi/objemke:običajno za ozemljitvene trakove in mostičke.
• Varjeni/spajkani konci:uporablja se, kadar sta potrebna visoka zanesljivost in nizka kontaktna odpornost.
• Objemka ali zaključek traku:pogosto uporablja za zaščito aplikacij za vzdrževanje 360-stopinjskega stika.

5) Okolje in realnost korozije

• Vlažnost, izpostavljenost soli, industrijske kemikalije in različne kovine lahko spremenijo, kako izgleda »dovolj dobro«.
• Če vaša oprema živi na prostem ali blizu slanega zraka, o izbiri obloge in zaščiti sklepov ni mogoče pogajati.

Praktične tabele za določanje velikosti in ujemanje

Tabela 1: Ujemanje aplikacij z značilnostmi pletenih cevi

Tabela 2: Kupcu prijazen kontrolni seznam za določanje pletene bakrene cevi

Nasveti za namestitev in rokovanje

Celo najboljšiPletena bakrena cevlahko slabo deluje, če je slabo odrezan, obdelan ali končan. Ti terenu prijazni nasveti zmanjšajo predelavo in napake:

• Preprečite obrabo med rezanjem:uporabite metodo, ki zadrži pramene (pred rezanjem ovijte s trakom ali uporabite ustrezno orodje).
• Dodajte servisno zanko, ko obstaja gibanje:omogočajo nežne krivulje namesto tesnih zavojev na končni točki.
• Zaščitite konce:toplotno krčenje, škornji ali rokavi lahko zmanjšajo odrgnino in preprečijo širjenje odpadnih pramenov.
• Poskrbite za čiste spojne površine:odstranite oksidacijo ali ostanke, kjer se ušesa ali objemke dotikajo kovine.
• Upoštevajte različne kovine:če vaša strojna oprema ni prijazna do bakra, razmislite o strategijah površinske zaščite za zmanjšanje galvanskih težav.
• Navor je pomemben:dosledno pritrjevanje zmanjša mikro premikanje in stabilizira kontaktni upor.

Za ščitne namene dajte prednost 360-stopinjskemu stiku: pletenica, ki se je dotaknete le na eni majhni točki, je morda videti nameščena, vendar ne bo zagotovila doslednega zmanjšanja hrupa. Pri visokotokovnih mostičkih se osredotočite na celovitost koncev: robustno stiskanje ali obdelava koncev običajno povzroči največjo razliko v zanesljivosti.

Kontrolni seznam kakovosti pred nakupom

Če nabavljatePletena bakrena cevza kritično opremo želite predvidljivo prevodnost, dosledno geometrijo pletenice in stabilne materiale. Pri pregledovanju vzorcev ali dokumentacije dobavitelja uporabite ta kontrolni seznam:

• Konzistenca materiala:potrdite, da se kakovost in zaključek bakra ujemata z vašim okoljem in načinom spajanja.
• Enotnost pletenice:preverite, ali obstajajo vrzeli, nedosledne pike ali neenakomerna pokritost po dolžini.
• Dimenzijska stabilnost:preverite ID/OD v sproščenih in nameščenih pogojih, zlasti če gre za raztezanje.
• Zanesljivost zaključka (če je sestavljen):preverite simetrijo stiskanja, pričakovano moč vleka in tesnjenje koncev.
• Pakiranje in rokovanje:slaba embalaža lahko deformira pletenice ali povzroči kontaminacijo, preden del sploh doseže vašo linijo.

Sodelovanje z Dongguan Quande Electronics Co., Ltd.

Ko kupujete pletene vodnike, ne kupujete samo bakra – kupujete ponovljivost: enako gostoto pletenice, enako prileganje in enak izid zaključka vsakič, ko vaša proizvodna linija teče.Dongguan Quande Electronics Co., Ltd.zagotavljaPletena bakrena cevrešitve, zasnovane za aplikacije kjer morajo prožnost, prevodnost in vzdržljivost živeti skupaj v istem delu.

If you already have a drawing or a legacy part number, you can usually translate that into a clear specification quickly. If you don’t, a practical spec can still be built iz nekaj vnosov: kje je nameščen, kako se premika, na kaj se povezuje in v kakšnem okolju živi. To je pogosto dovolj, da zožimo material, obseg velikosti, and end treatment options without trial-and-error purchasing.

pogosta vprašanja

Naslednji koraki

Če vaša trenutna nastavitev trpi zaradi vročine, tresljajev, tesne napeljave ali nezanesljive ozemljitve,Pletena bakrena cevje pogosto najpreprostejša nadgradnja, ki zagotavlja merljivo povečanje stabilnosti. Najhitrejša pot do pravilne izbire je določitev omejitev namestitve (prostor, gibanje, nihanje temperature) in načina zaključevanja. From there, the right material and braid construction usually become obvious.
