Zakaj izbira ozemljitvene žice določa varnost, zanesljivost in hrup?

Povzetek

A ozemljitvena žicaje enostavno spregledati, dokler ne gre kaj narobe: nepričakovane ponastavitve opreme, motnje, ki uničijo signale, mravljinčenje ohišij, neuspešni pregledi ali (v najslabšem primeru) nevarnost šoka in požara. Ta vodnik pojasnjuje, kako ozemljitvene žice dejansko delujejo v resničnih sistemih, kaj običajno povzroča težave z ozemljitvijo in kako izbrati ozemljitveno žico, ki ustreza vašim električnim, mehanskim in okoljskim omejitvam. Na poti boste dobili praktične kontrolne sezname, primerjalno tabelo običajnih ozemljitvenih vodnikov in na terenu preizkušene nasvete za namestitev. Če ocenjujete izdelke za pleteno ozemljitev ali gradite strategijo ozemljitve za stroj, ploščo, vozilo ali ohišje, boste odšli z jasnimi naslednjimi koraki. Za proizvajalce in projektne skupine,Dongguan Quande Electronics Co., Ltd.podpira izbiro in prilagajanje ozemljitvenega vodnika, tako da vaša zasnova dosledno deluje od prototipa do proizvodnje.

Kazalo

• Oris
• Kaj ozemljitvena žica dejansko počne
• Stranke povzročajo težave pri ozemljitvi
• Kako izbrati pravo ozemljitveno žico
• Pogoste vrste ozemljitvenih vodnikov in kdaj jih uporabiti
• Premisleki glede velikosti, ki preprečujejo nenadne napake
• Namestitvene prakse, ki omogočajo ali prekinejo ozemljitev
• Pogoste napake in kako se jim izogniti
• Kako preveriti kakovost ozemljitve na terenu
• pogosta vprašanja
• Naslednji koraki

Oris

1. Namen ozemljitvene žice za varnost in celovitost signala
2. Simptomi slabe ozemljitve in zakaj do njih pride
3. Izbirni okvir, ki zajema električno obremenitev, obnašanje frekvence in okolje
4. Primerjava pletenih trakov, nasedlih žic in vodil
5. Podrobnosti namestitve, ki zmanjšujejo upor in preprečujejo zrahljanje
6. Metode preverjanja in praktični pregledi sprejemljivosti
7. Pogosta vprašanja in navodila za iskanje

Kaj ozemljitvena žica dejansko počne

Besedna zveza "ozemljitvena žica" se uporablja za več del in njihovo mešanje je tisto, kjer številni projekti zaidejo v težave. V večini aplikacij ozemljitvena žica podpira eno ali več teh funkcij:

• Pot varnostne napake: Če vodnik pod napetostjo pride v stik s kovinskim ohišjem, ozemljitvena pot pomaga prenašati okvarni tok, tako da lahko zaščitne naprave hitro sprožijo.
• Izenačitev potencialov: Povezovanje kovinskih delov tako, da ostanejo pri skoraj enakem potencialu, zmanjša napetost na dotik in zmanjša tveganje obloka.
• Nadzor hrupa in referenčna stabilnost: Dobra ozemljitvena povezava lahko zmanjša elektromagnetne motnje z zagotavljanjem nadzorovane povratne poti in znižanjem impedance pri ustreznih frekvencah.
• Preusmeritev strele in prenapetosti: V nekaterih sistemih ozemljitveni vodniki pomagajo varno usmerjati visokoenergijske prehode (pogosto kot del širše strategije povezovanja in prenapetosti).

Bodite pozorni na besedoimpedanca, ne samo odpor. Številne težave z ozemljitvijo se pokažejo pri višjih frekvencah, kjer se vodnik, ki na osnovnem števcu izgleda "v redu", še vedno slabo obnaša zaradi induktivnosti, dolžine in geometrije povezave. Zato je lahko fizična oblika ozemljitvenega vodnika tako pomembna kot njegova površina prečnega prereza.

Stranke povzročajo težave pri ozemljitvi

Če ste kdaj imeli sistem, ki je uspešno prestal preskus na laboratorijski napravi, vendar ni uspel v tovarni, vozilu ali zunanji namestitvi, je ozemljitev pogosto del zgodbe. Tu so najpogostejše boleče točke strank, ki jih vidimo v industrijskih in elektronskih sistemih:

• Naključne ponastavitve in nepojasnjene napake: Prekinitvene ozemljitvene povezave lahko povzročijo premike napetosti, ki zmedejo krmilno elektroniko.
• EMI, ki ne bo izginil: Zaščita in filtri ne morejo v celoti nadomestiti slabe povratne poti ali visokoimpedančne povezave med ohišji.
• Neuspeli pregledi ali zamude pri skladnosti: Neustrezno povezovanje, nepravilne prekinitve ali slaba dokumentacija lahko privedejo do predelave in zdrsa v načrtu.
• Pregrevanje na priključnih točkah: »Majhna« težava s kontaktom postane vroča točka v okvarjenem toku ali ponavljajočih se sunkih.
• Korozija in rahljanje: Zunanje, morsko, vlažno ali kemično okolje lahko poslabša povezave hitreje, kot pričakujejo ekipe.
• Montažni glavoboli: žice, ki so preveč toge, prekratke ali nagnjene k utrujenosti, lahko povzročijo nedoslednost proizvodnje.

Dobra novica je, da je večino teh mogoče preprečiti. Ključno je obravnavati ozemljitev kot problem mehanske in električne zasnove, ne naknadno razmišljanje.

Kako izbrati pravo ozemljitveno žico

Zanesljiv izbirni postopek se začne z vašimi resničnimi omejitvami, ne le z opisom kataloga. Uporabite ta okvir:

1) Določite nalogo ozemljitve

• Ali je to predvsem varnostno povezovanje, nadzor hrupa, upravljanje prenapetosti ali kombinacija?
• Ali gre za lepljenje ohišja na ohišje, lepljenje vrat, lepljenje plošč ali zaključek oklopa kabla?

2) Načrtujte električne zahteve

• Pričakovanja o napakah: Delovanje zaščitne naprave je odvisno od poti z nizko impedanco.
• Frekvenčno obnašanje: Za hrup in EMI so krajši in širši vodniki pogosto boljši od daljših in ožjih.
• Delovni cikel: Občasne prenapetosti se razlikujejo od stalne delitve toka.

3) Poveži mehansko realnost

• Se bo upognil (vrata, tečaji, vibracije, robotika)? Če da, je gibljiv ozemljitveni vodnik kritičen.
• Je malo prostora? Ali obstaja zahteva po ponavljajočem radiju upogiba?
• Ali bodo monterji imeli dosleden dostop do ustreznih pritrdilnih elementov?

4) Upoštevajte okolje

• Vlažnost, slana prha, kemikalije, visoka temperatura, izpostavljenost UV-žarkom ali kontaminacija z oljem lahko spremenijo izbiro materiala.
• Če je korozija verjetna, so površinske obdelave in povezovalna strojna oprema pomembni enako kot material prevodnika.

5) Zgodaj se odločite za strategijo odpovedi

• Obročaste sponke, čepi, zvarjeni jezički, priključki s čepi ali lepljenje v obliki sponk zahtevajo različne konstrukcije prevodnikov.
• Doslednost pri odpovedi je enaka doslednosti pri uspešnosti.

Če želite manj presenečenj v proizvodnji, zaklenite te odločitve, preden dokončate risbe pasov. Dongguan Quande Electronics Co., Ltd. pogosto podpira ekipe s potrditvijo primernosti, prilagodljivosti in združljivosti zaključkov pred množično proizvodnjo.

Pogoste vrste ozemljitvenih vodnikov in kdaj jih uporabiti

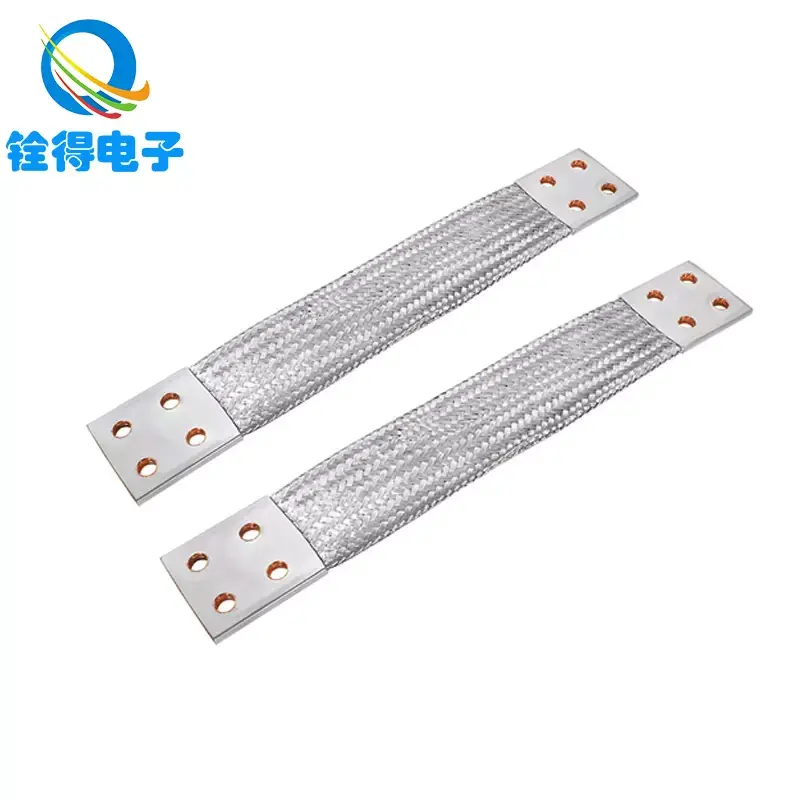

Za številne industrijske omare je »najboljša« izbira kombinacija: vezna palica v plošči, kratki pleteni trakovi za vrata in gibljive dele ter dobro zaključeni vijačni vodniki za fiksne povezave.

Premisleki glede velikosti, ki preprečujejo nenadne napake

Velikost ni samo "večje je boljše". Prevelikost lahko povzroči togost, težave pri sestavljanju in utrujenost. Premajhna velikost se lahko pregreje, ne uspe pri čiščenju zaščitne naprave ali ustvari nestabilne reference. Upoštevajte ta načela:

• Krajše utripa debelejšeza številna vprašanja, povezana s hrupom. Zmanjšanje dolžine pogosto izboljša učinkovitost bolj kot povečanje preseka.
• Širši lahko premaga okroglepri višjih frekvencah. Ravno pleteni trakovi lahko zmanjšajo impedanco, če so pravilno nameščeni.
• Priključno območje je pomembno. Debel vodnik na majhni kontaktni površini lahko še vedno deluje slabo.
• Toplotni in okvarni dogodki so različni. Prevodnik lahko preživi kratek impulz napake, vendar odpove pri ponavljajočih se sunkih ali segrevanju na slabem spoju.

Če mora vaša zasnova izpolnjevati določeno električno kodo ali industrijski standard, uporabite metodo dimenzioniranja tega standarda kot osnovo, nato pa mehanske in okoljske zahteve položite na vrh. Če ste v dvomih, obravnavajte zaključek in montažo kot prvorazredne elemente oblikovanja, ne kot "podrobnosti o namestitvi".

Namestitvene prakse, ki omogočajo ali prekinejo ozemljitev

Večina okvar ozemljitve se zgodi na vmesnikih. Dirigent je redkokdaj problem; povezava običajno je. Te prakse dramatično izboljšajo rezultate:

Uporabite čist stik med kovino in kovino, kjer je potrebno lepljenje

• Odstranite barvo, eloksiranje ali premaze na mestu lepljenja, razen če je strojna oprema zasnovana za zanesljivo prebadanje premazov.
• Uporabite ustrezne podložke ali vezno opremo, da vzdržujete kontaktni pritisk skozi čas.

Nadzor popuščanja pod vibracijami

• Uporabite metode zaklepanja, ki so združljive z vašo strojno opremo in okoljem.
• Uporabite dosleden navor in ga dokumentirajte za proizvodnjo.

Zmanjšajte dolžino in se izogibajte zankam

• Ozemljitvene vodnike napeljite čim krajše in neposredno.
• Izogibajte se velikim zankam, ki lahko zajamejo motnje kot antena.

Oblikujte za gibanje namesto upanja, da se ne bo premaknilo

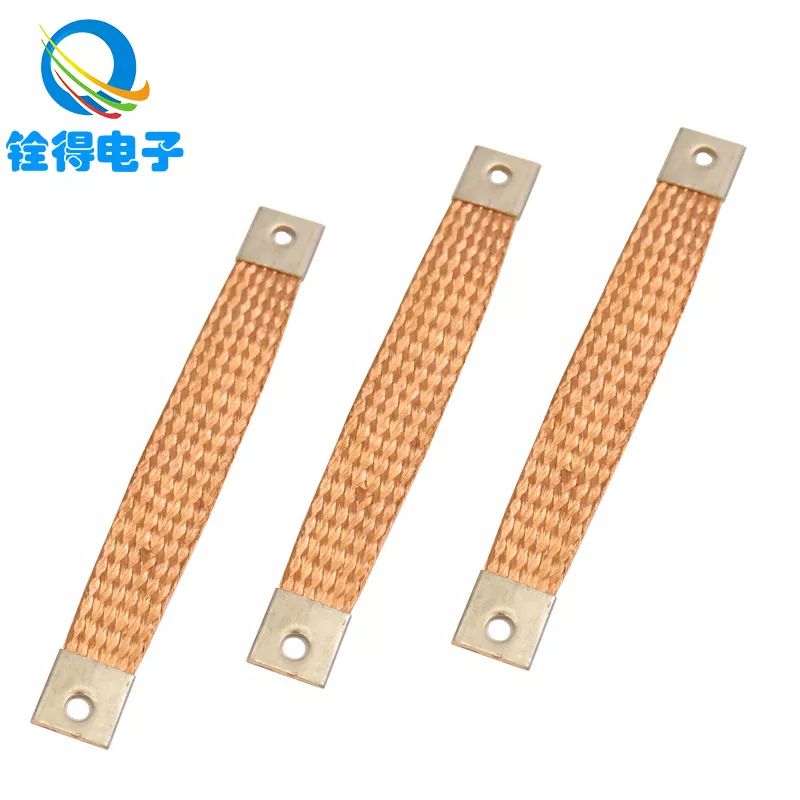

• Pri vratih, tečajih in vibrirajočih sklopih pleteni ozemljitveni trak z ustrezno razbremenitvijo napetosti pogosto dlje od toge žice.
• Upoštevajte polmer upogiba in zagotovite, da trak ali žica ni mehanski omejevalnik.

Standardizirajte zaključke

• Izberite slog zaključka in ga dosledno uporabite v vseh zgradbah.
• Kakovost stiskanja, prileganje ušes in priprava kontaktne površine morajo biti nadzorovani procesi.

Pogoste napake in kako se jim izogniti

• Uporaba dolgih "pigtailov" za ščitnikeki spodkopavajo visokofrekvenčno zmogljivost. Oklopne vezi naj bodo kratke in po potrebi razmislite o pristopih s sponkami.
• Zanašanje na stik šasije skozi barvo. Če ne morete zagotoviti stika s kovino, ne domnevajte, da obstaja.
• Mešanje kovin brez načrtovanja. Različne kovine in vlaga lahko pospešijo korozijo in povečajo odpornost.
• Ignoriranje lepljenja vrat. Odlična podlaga plošč ne pomaga, če vrata postanejo hrupna lebdeča plošča.
• Prekomerno upogibanje trdega vodnika. Utrujenost zaradi vibracij je resnična; izberite prevodnik, namenjen gibanju.
• Preizkušanje samo z osnovnim piskom kontinuitete. Kontinuiteta ni enaka robustni vezi z nizko impedanco v dejanskih pogojih.

Kako preveriti kakovost ozemljitve na terenu

Preverjanje mora ustrezati tveganju. Za preprosto lepljenje je lahko v pomoč preverjanje nizkega upora. Za občutljive sisteme boste morda potrebovali dodatne metode. Praktične možnosti vključujejo:

• Vizualni pregled: Potrdite odstranitev prevleke, vrsto strojne opreme in ali prevodnik ni napet.
• Merjenje nizkega upora: Merite čez vez z instrumentom, ki je primeren za delo z nizkim ohmom, ne samo z običajnim multimetrom.
• Wiggle test: Previdno premaknite vrata ali pasove, medtem ko spremljate občasno vedenje.
• Toplotni pregled pod obremenitvijo: Vroče točke pogosto razkrivajo spoje z visoko odpornostjo.
• Validacija simptomov hrupa: Če je ozemljitev namenjena zmanjšanju motenj, potrdite z meritvami pred in po, ki ustrezajo vašim dejanskim pogojem delovanja.

Če je vaš sistem pomemben za varnost, upoštevajte veljavne električne kode in organizacijske testne postopke. Ta članek ponuja splošne inženirske smernice, vendar se morajo končna merila sprejemljivosti ujemati z obveznostmi vaše industrije in skladnosti.

pogosta vprašanja

• Ali je ozemljitvena žica enaka nevtralni žici?
  Ne. V mnogih sistemih nevtralni vodi povratni tok med normalnim delovanjem, medtem ko je ozemljitveni vodnik namenjen za varnostno vezavo in napake. Imajo različne vloge in se različno obravnavajo pri načrtovanju in namestitvi.
• Kdaj naj uporabim pleten ozemljitveni trak namesto navadne žice?
  Pleteni trakovi so pogosto prednostni za lepljenje gibljivih delov, okolij z tresljaji ali kratkih, širokih povezav z nizko impedanco, ki podpirajo nadzor hrupa. Prav tako lahko naredijo bolj zanesljivo lepljenje vrat in ohišij, ko je upogibanje neizogibno.
• Ali debelejša ozemljitvena žica vedno zmanjša motnje?
  Ne vedno. Zmanjšanje dolžine, izboljšanje priključnega območja in uporaba geometrije, ki znižuje impedanco, so lahko pomembnejši od preprostega povečanja prečnega prereza – še posebej za visokofrekvenčni šum.
• Zakaj ima moj sistem še vedno hrup, čeprav vse kaže kontinuiteto?
  Kontinuiteta le dokazuje, da obstaja neka prevodna pot. Težave s šumom so pogosto povezane z impedanco pri delovnih frekvencah, slabo geometrijo vezi, dolgimi pletenicami ali nedoslednimi zaključki oklopa.
• Kaj povzroča, da ozemljitvene povezave sčasoma odpovejo?
  Pogosti vzroki vključujejo razrahljanje zaradi vibracij, korozijo, slabo pripravo površine, neustrezno razbremenitev obremenitve in nedosledno kakovost zvijanja ali ušes. Izpostavljenost okolja lahko vse to pospeši.
• Kako naredim ozemljitev bolj dosledno v proizvodnji?
  Standardizirajte strojno opremo in zaključke, določite specifikacije navora, pripravite nadzorno površino in izberite vodnike, ki ustrezajo postopku sestavljanja. Doslednost je toliko povezana z nadzorom procesa kot z izbiro prevodnika.
• Ali lahko prilagodim ozemljitvene vodnike za svoje ohišje ali snop?
  ja Mnogi proizvajalci ponujajo dolžine po meri, konstrukcije pletenic in možnosti zaključkov. Če imate omejen prostor, premikanje ali korozijo, prilagajanje pogosto zmanjša predelavo in izboljša zanesljivost.

Naslednji koraki

Če imate opravka z nepojasnjenimi elektromagnetnimi motnjami, nedoslednim delovanjem opreme, težavami pri povezovanju vrat ali ozemljitvenimi točkami, ki korodirajo ali se zrahljajo, ozemljitvene žice ne obravnavajte kot dodatno opremo. Obravnavajte ga kot zasnovano komponento z električnimi, mehanskimi in okoljskimi zahtevami.

Če želite pomoč pri izbiri sloga ozemljitvenega vodnika, definiranju možnosti zaključevanja ali ujemanju prilagodljivosti in omejitev namestitve, Dongguan Quande Electronics Co.,Ltd. lahko podpira vaše ocenjevalne in proizvodne potrebe. Delite svoje podrobnosti o aplikaciji in risbe, mi pa vam bomo priporočili praktično rešitev za ozemljitev, ki jo lahko gradite večkrat in samozavestno –kontaktirajte nasza začetek.
