Kako bakrena vpredena žica izboljša zanesljivost napajalnih in krmilnih kablov?

Povzetek

Izbira pravega prevodnika je ena tistih odločitev, ki se zdijo preproste, dokler projekt v resničnem svetu ne začne propadati: pregrevanje v tesnem vodu, zlomljene niti na zaključku, nestabilni odčitki v krmilnih tokokrogih ali izpadi zaradi utrujenosti zaradi vibracij.Bakrena vpredena žica je pogosto izbran za preprečevanje natanko teh težav – z uravnoteženjem prevodnosti, prožnosti in mehanske vzdržljivosti. V tem članku se bom sprehodil po najpogostejših težavah kupca (padec napetosti, radij upogiba, kakovost zaključkov, tveganje korozije, inšpekcijski standardi in doslednost dobavitelja) in pokazal, kako določiti pravo konstrukcijo vrvi, velikost in površinsko obdelavo za vašo aplikacijo. Našli boste tudi praktične kontrolne sezname, primerjalne tabele in jasen razdelek s pogostimi vprašanji, tako da se lahko premaknete od »mislimo, da je to v redu« do »vemo, da bo to držalo«.

Kazalo

• Oris članka
• To rešuje težave strank
• Kaj je bakrena vpredena žica
• When Stranded Beats Solid
• Kako to določiti brez ugibanja
• Primerjalna tabela
• Prekinitev in nasveti za namestitev
• Preverjanje kakovosti, ki bi ga morali zahtevati kupci
• Pogoste aplikacije
• Izbira doslednega dobavitelja
• pogosta vprašanja
• Zaključek

Oris članka

• DoločiteBakrena vpredena žicain težave, ki naj bi jih preprečili
• Preslikajte dejanske boleče točke kupca na izbiro prevodnika
• Pojasnite konstrukcijo pramenov, velikost in možnosti površine (goli ali konzervirani)
• Navedite kontrolni seznam praktičnih specifikacij
• Pokažite primerjalno tabelo, da bodo kompromisi očitni
• Zajema prekinitev, pregled in preverjanje dobavitelja
• Odgovorite na vprašanja, ki jih ekipe za nabavo in inženirji najbolj zastavljajo

To rešuje težave strank

Večina pritožb, ki jih slišim o prevodnikih, se v resnici ne nanaša na kovino - temveč na to, kaj prevodniku ni uspelo preživeti. Tukaj so vprašanjaBakrena vpredena žicase običajno izbere za zmanjšanje:

• Pokanje ali zlom na koncih:ponavljajoče se upogibanje, vibracije ali tesno usmerjanje lahko utrudijo trdne prevodnike.
• Vroče točke in pregrevanje:premajhni prevodniki ali slabi zaključki ustvarjajo toploto tam, kjer si je najmanj želite.
• Padec napetosti in nestabilno delovanje:dolgi kabli ali visoke tokovne obremenitve kaznujejo premalo določeno žico.
• Napake zaradi korozije:vlaga, slan zrak in izpostavljenost kemikalijam lahko napadejo prevodnike in povezave.
• Nekonsistentne serije dobaviteljev:število pramenov, toleranca premera in stanje površine se lahko razlikujejo, če je nadzor postopka šibek.
• Počasna namestitev in predelava:kabli, ki se vam med usmerjanjem in zaključevanjem borijo, stanejo čas in delo.

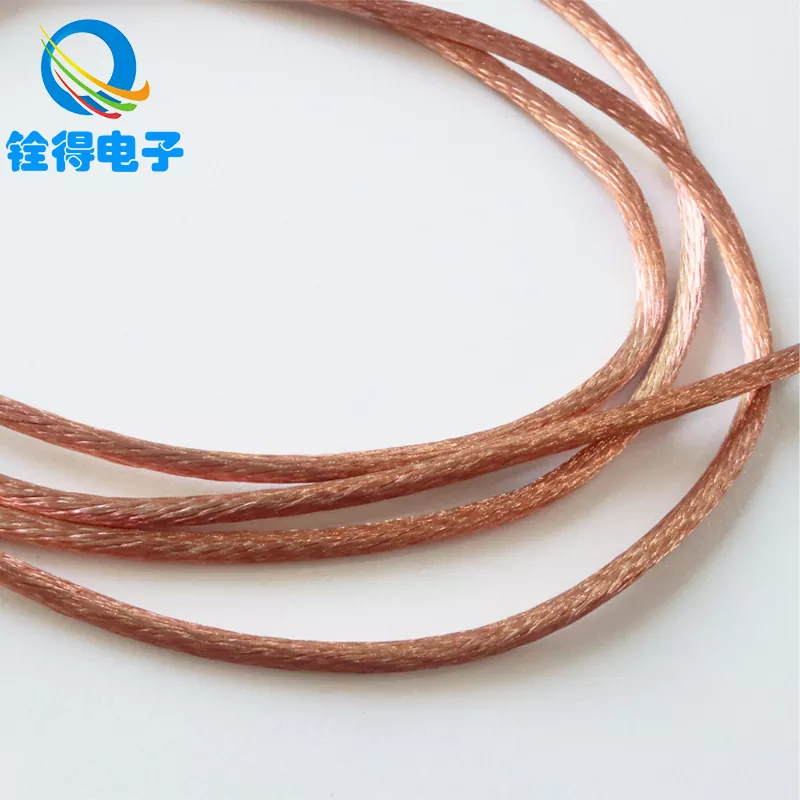

Kaj je bakrena vpredena žica

Bakrena vpredena žicaje prevodnik, izdelan s sukanjem več manjših bakrenih filamentov (pramenov) v en sam prevodnik z določeno površino prečnega prereza. Namesto enega togega kosa kovine dobite snop, ki deli mehanske obremenitve na več pramenov. Ta zasnova je pomembna, ker večina resničnih instalacij vključuje gibanje – vibracije motorjev, upogibanje jermenov, tesne ovinke znotraj nadzornih plošč ali ponavljajoče se odpiranje in zapiranje vrat omarice.

"Nasedli" del ni samo funkcija udobja - je funkcija zanesljivosti. Več pramenov (in manjši posamezni premeri pramenov) običajno pomenijo boljšo prožnost, kar običajno pomeni manjšo utrujenost na točkah napetosti. Ulov je v tem, da je treba prilagodljivost uskladiti z ustreznimi metodami zaključevanja, sicer lahko ugodnost izgubite prav tam, kjer jo najbolj potrebujete.

When Stranded Beats Solid

Če je vaša namestitev popolnoma statična, z velikim radijem upogiba in minimalnimi tresljaji, so lahko trdni vodniki povsem sprejemljivi. Toda nasedli vodniki pogosto zmagajo v kateri koli od teh situacij:

• Vibracije:motorji, kompresorji, črpalke, ventilatorji, transporterji in mobilna oprema.
• Pogosto gibanje:vratne zanke, robotske roke, vlečne verige, ročna orodja, prenosni generatorji.
• Kompleksno usmerjanje:tesne plošče, kabelske police z več spremembami smeri, kompaktne naprave.
• Izkoriščanje visoke gostote:kjer inštalaterji potrebujejo hitrost in predvidljivo rokovanje.
• Vzdrževalni cikli:v katerem koli okolju, kjer med servisiranjem pride do motenj kablov.

Praktičen način, kako ga uokvirim: če si lahko predstavljate kabel, ki ga udarjamo, vlečemo, upognemo ali vsaj malo vibrira – izberiteBakrena vpredena žicain nato pravilno zaključite.

Kako to določiti brez ugibanja

Številna naročila so neuspešna, ker določajo "bakreno pleteno", ne da bi opredelili dele, ki spodbujajo zmogljivost. Tukaj je čist kontrolni seznam, ki ga lahko predate inženirju, nabavi ali vašemu partnerju za sestavljanje kablov:

• Velikost vodnika:AWG ali mm², izbran glede na trenutno obremenitev, dovoljen padec napetosti in dvig temperature.
• Nasedla konstrukcija:število pramenov in premer posameznega pramena (od tega je odvisna fleksibilnost).
• Površinska obdelava:goli baker ali kositrni baker (pogosto izbran zaradi odpornosti proti koroziji in spajkanja).
• Žarjeno stanje:mehkejši baker izboljša prožnost; trši baker se lahko upre deformacijam, vendar se manj upogne.
• Delovno okolje:vlažnost, sol, kemikalije, temperaturno območje in pričakovana raven vibracij.
• Način prekinitve:zavihek, spajkanje, obroček, zatič ali vijačna sponka – vsak ima prednost določene sloge pramenov.
• Zahteve glede skladnosti:če vaša industrija zahteva posebne standarde, jih navedite v naročilnici.
• Pakiranje in rokovanje:velikost koluta, toleranca dolžine reza, označevanje in sledljivost serije.

Ena pomembna stvar za kupca: če ne definirate konstrukcije vijuganja, boste morda prejeli žico, ki tehnično ustreza velikosti, vendar se med namestitvijo obnaša zelo drugače.

Primerjalna tabela

Uporabite to tabelo za hitro uskladitev izbire prevodnika s tveganjem, okoljem in obnašanjem pri namestitvi:

Prekinitev in nasveti za namestitev

Številne pritožbe glede kakovosti žice so pravzaprav prikrite težave pri zaključevanju. Vpredeni vodniki lahko prekašajo polne vodnike, vendar le, če zaščitite vrv med odstranjevanjem in zaključkom.

• Uporabite pravi striper:izogibajte se zarezovanju pramenov – zareze začnejo pokati pod vibracijami.
• Preprečite zvijanje pramenov:če pristanete v vijačni objemki, lahko obroči dramatično izboljšajo konsistenco.
• Pravilno stisnite:ujemite čepke z velikostjo prevodnika in vrsto navoja; preverite višino/obliko zavihanja, če je mogoče.
• Upoštevajte polmer krivine:tesni zavoji v bližini zaključkov ustvarjajo ponavljajoče se napetosti; trasa z blagimi prehodi.
• Nadzor toplote:pregrevanje pospeši staranje izolacije in poveča upor na spojih.
• Oznaka in sled:še posebej za krmilno napeljavo - napačno ožičenje je lahko videti kot težave z električnim "šumom".

Če gradite pasove, razmislite o tem, kje se premika, in temu primerno izberite konstrukcijo pramenov. BistvoBakrena vpredena žicaje preživeti mehansko resničnost, ne teoretične risbe.

Preverjanje kakovosti, ki bi ga morali zahtevati kupci

Če ste že kdaj prejeli serijo, ki je »izgleda v redu«, vendar se med sestavljanjem obnaša drugače, že veste, zakaj je doslednost pomembna. Tukaj so praktični pregledi, ki jih je mogoče zahtevati in preveriti:

• Premer prevodnika in toleranca:potrjuje, da prevodnik izpolnjuje pričakovane velikosti za sponke in izolacijske sisteme.
• Število pramenov in premer pramenov:ščiti vašo prilagodljivost in predpostavke o uspešnosti odpovedi.
• Stanje površine:čista, enotna površina zmanjša kontaktni upor in izboljša zanesljivost spajkanja.
• Vzorčenje kontinuitete in odpornosti:zgodaj ujame zamik procesa.
• Sledljivost serije:vam daje odgovornost, če se težava pojavi mesece kasneje.

Za mnoge kupce cilj ni preizkušanje, ampak preprečiti predelavo. Malo preverjanjaBakrena vpredena žicalahko prihranite dneve kasnejšega odpravljanja težav.

Pogoste aplikacije

Razpon uporabe je širok, vendar je izbirna logika običajno enaka: ustreza trenutnim potrebam in mehanskim obremenitvam. Tipični primeri uporabe vključujejo:

• Porazdelitev moči:stikalne naprave, plošče, vodilne povezave (z ustreznimi ušesi), pretvorniki, UPS sistemi.
• Motorji in transformatorji:navitij in vodnikov, kjer sta tresljaji in toplota resnična dejavnika.
• Krmilna in signalna napeljava:omarice za avtomatizacijo, napeljave PLC-jev, senzorji (zlasti tam, kjer je usmerjanje tesno).
• Snopi in kabelski sklopi:naprave, medicinska oprema, razsvetljava in potrošniška elektronika.
• Zunanje ali vlažno okolje:opremo, ki ima koristi od konzerviranih vodnikov in stabilnih zaključkov.

Izbira doslednega dobavitelja

Poleg specifikacij je največje skrito tveganje nedoslednost dobavitelja: žica, ki ustreza velikosti na papirju, vendar se od serije do serije razlikuje glede vpletenosti, površine ali žarjenja, lahko tiho sabotira izkoristek montaže. Če izpolnjujete pogoje za prodajalcaBakrena vpredena žica, zahtevajte dokaze o stabilnem nadzoru proizvodnje, jasne evidence serij in ponovljive inšpekcijske rutine.

Dongguan Quande Electronics Co., Ltd. dobavlja bakrene vijačne prevodnike, zasnovane za praktične proizvodne potrebe – stabilne vijačne konstrukcije, nadzorovane končne obdelave in dokumentacijo, ki kupcem pomaga zmanjšati predelavo in pospešiti odobritve. Ko iščete vire za dolgoročno proizvodnjo, je takšna doslednost pomembna enako kot cena.

• Zahtevajte odobritev vzorca:potrdite obnašanje odstranjevanja/zaključevanja v svojem procesu.
• Zaklenite konstrukcijo:določite število pramenov/premer, tako da zamenjave ne spremenijo učinkovitosti.
• Potrdite pakiranje:pravilno navijanje zmanjša zvijanje in poškodbe pri namestitvi.
• Dogovorite se o sledljivosti:poskrbite, da so ID-ji paketov smiselni in ohranjeni.

pogosta vprašanja

V:jeBakrena vpredena žicavedno boljši od trdnega bakra?
A:Ne vedno. Če je napeljava popolnoma statična in želite največjo togost za določene napeljave, lahko solid deluje dobro. Nasedlo se običajno izbere, kadar so pomembni fleksibilnost, odpornost proti tresljajem ali lažje usmerjanje.

V:Ali večje število pramenov samodejno pomeni višjo kakovost?
A:Običajno pomeni večjo prožnost, ki lahko izboljša življenjsko dobo zaradi utrujenosti pri premikajočih se ali vibrirajočih aplikacijah. Vendar mora biti združen s pravilnimi metodami zaključevanja (pogosto z obročki ali ustreznimi zavihki), da se izognete razmahu niti in nedoslednemu stiku.

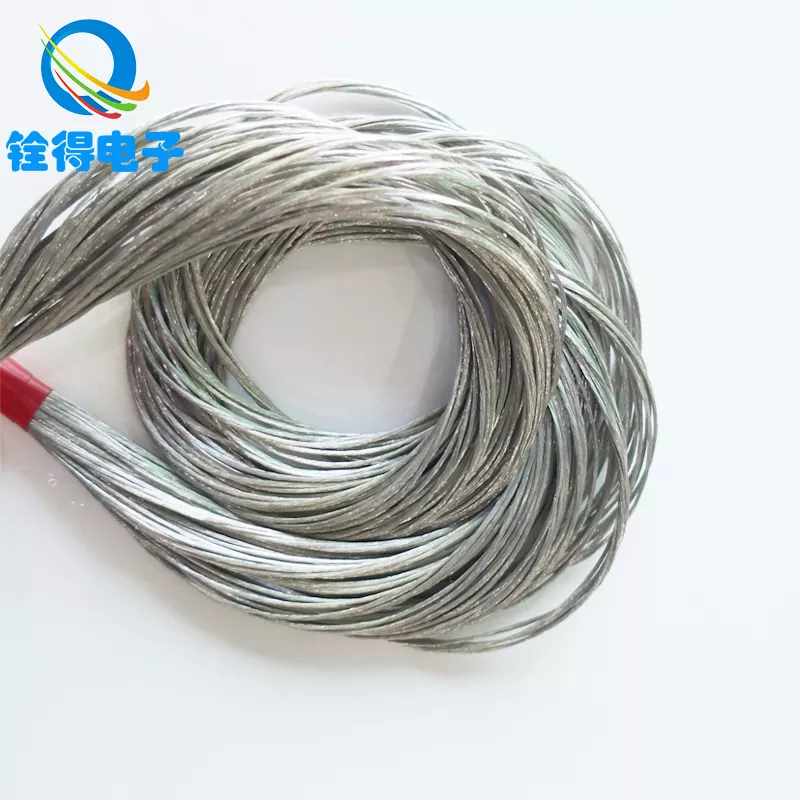

V:Kdaj naj namesto golega bakra izberem kositrni baker?
A:Izberite kositrni baker, ko je tveganje korozije večje (vlažnost, morski zrak, izpostavljenost kemikalijam) ali ko je pomembna stabilnost spajkanja. Goli baker ima pogosto prednost v nadzorovanih notranjih okoljih, kjer sta prednostni stroški in največja prevodnost.

V:Kaj povzroča pregrevanje, če se velikost žice zdi pravilna?
A:Najpogostejši krivci so težave s priključkom (ohlapni vijaki, slabo stiskanje, poškodbe niti) in težave z usmerjanjem (snopi kablov zadržujejo toploto). Velikost žice pomaga, vendar povezave in namestitvene prakse pogosto določajo dvig temperature v resničnem svetu.

V:Kaj naj dodam na naročilnico, da ne prejmem "napačne" vpletene žice?
A:Določite velikost prevodnika (AWG ali mm²), konstrukcijo pramenov (število pramenov in premer pramenov), površinsko obdelavo (golo ali pokositreno) in morebitne omejitve okolja ali zaključkov. Če napišete samo "bakreno napleteno", tvegate spremembo, ki spremeni vedenje sklopa.

Zaključek

Zanesljivi električni sistemi ne odpovejo v preglednicah – odpovejo na obremenjenih točkah: ozki zavoji, vibrirajoče plošče, vlažna ohišja in hitri zaključki.Bakrena vpredena žicaje priljubljen, ker je zasnovan za te napetostne točke, saj združuje močno prevodnost z mehansko odpornostjo. Če definirate konstrukcijo pramenov, izberete pravo površinsko obdelavo za okolje in jo pravilno zaključite, dramatično zmanjšate čas ponovnega dela in izpadov.

Če ocenjujete možnosti ali želite pomoč pri ujemanju nasedle konstrukcije z vašo aplikacijo, se obrnite naDongguan Quande Electronics Co., Ltd.in delite svoj tok, napetost, omejitve usmerjanja in podrobnosti o okolju – potemkontaktirajte nasda zahtevate vzorce ali prilagojeno priporočilo za vaš naslednji projekt.
