Zakaj izbrati bakreno pletene žice za fleksibilne povezave z nizkim uporom?

Povzetek

Bakrene pletene žiceso »tihi junaki« znotraj ozemljitvenih sistemov, distribucije električne energije, varilne opreme, stikalnih naprav, baterij in strojev, ki so nagnjeni k vibracijam. Kupci se navadno ne spopadajo s samo idejo o "pletenici" - spopadajo se z rezultati: nestabilna ozemljitev, pregreti mostički, počene zanke, nepričakovani izpadi in nedosledna kakovost od serije do serije. Ta vodnik pojasnjuje, kako delujejo bakreno pletene žice, kje so boljše od trdnih vodnikov, kako določiti pravo pletenico in kako se izogniti najpogostejšim napakam pri izbiri. Na poti boste našli izbirne kontrolne sezname, praktično primerjalno tabelo in razdelek za odpravljanje težav, tako da lahko svojo aplikacijo uskladite s pravo konstrukcijo.

Kazalo

• Oris
• Kaj so bakreno pletene žice in kje se uporabljajo?
• Katere bolečine rešujejo bakreno pletene žice?
• Kako določite pravo pletenico?
• Primerjava možnosti pletenic v praktični tabeli
• Kako namestite in vzdržujete pletene povezave?
• Odpravljanje težav: Zakaj se pletenica pregreje ali odpove?
• Katera preverjanja kakovosti so dejansko pomembna za kupce?
• pogosta vprašanja
• Zaključne misli

Oris

• Opredelite bakrene pletene žice in tipične primere uporabe »skakalec/ozemljitveni trak«.
• Povežite kupčeve bolečine z merljivimi tehničnimi zahtevami
• Pojasnite ključne elemente specifikacij: prečni prerez, število pramenov, prevleka, izolacija, zaključki
• Navedite tabelo odločitev in kontrolni seznam kupcev
• Pokrivajte namestitvene prakse, ki preprečujejo vroče točke in zgodnje okvare
• Delite zemljevid za odpravljanje težav pri pregrevanju, koroziji, obrabi in razpokanju
• Pokažite, kaj zahtevati od dobavitelja za dosledno kakovost in sledljivost

Kaj so bakreno pletene žice in kje se uporabljajo?

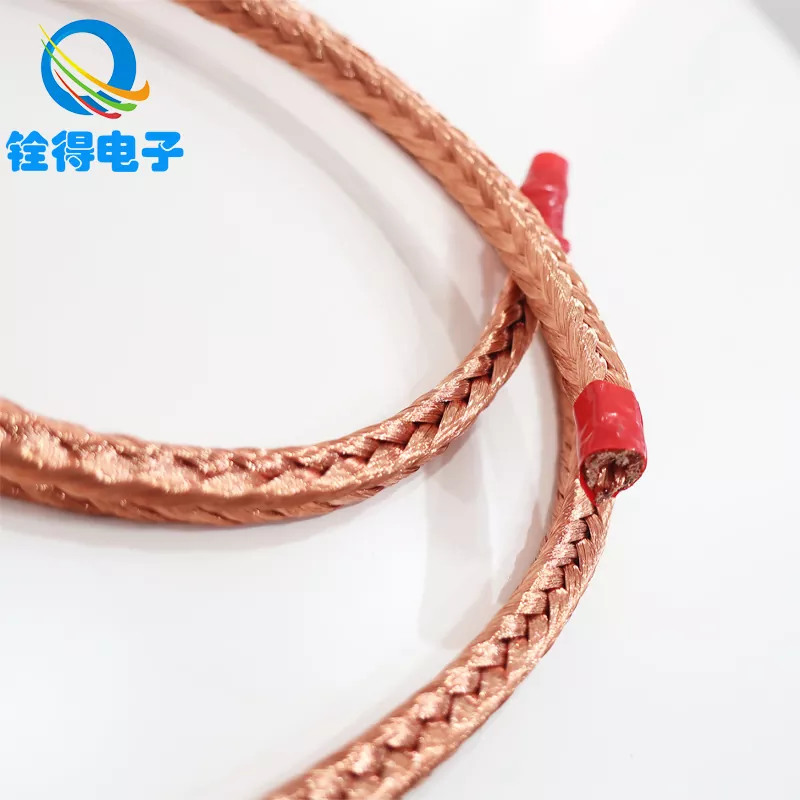

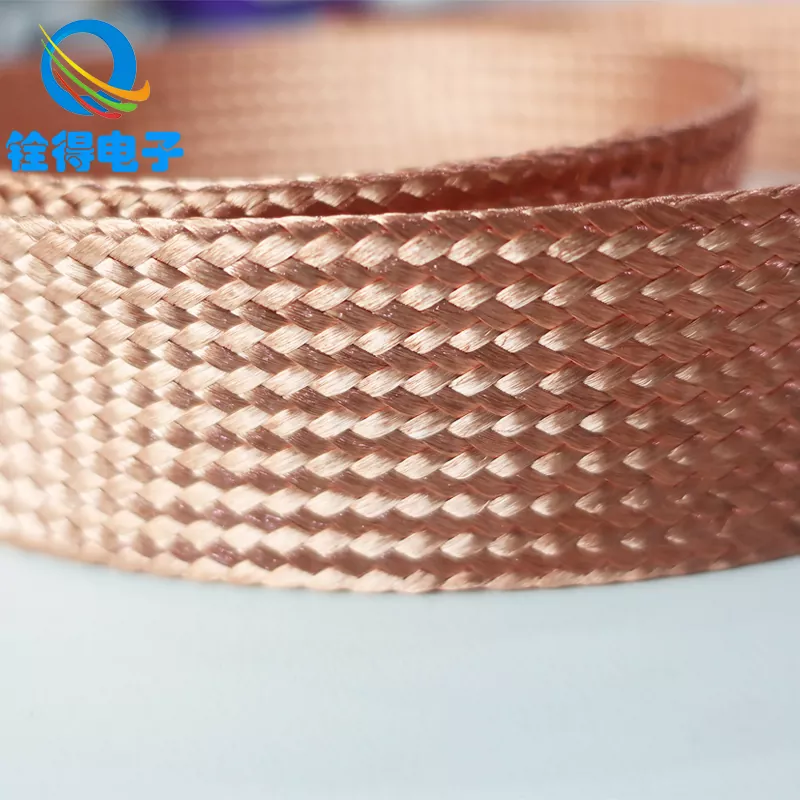

Bakreno pletene žice so prožni prevodniki, izdelani s tkanjem številnih finih bakrenih niti v ravno ali cevasto pletenico. Namesto da bi sili tok skozi eno togo jedro, pletenica širi tok čez več pramenov in čez večjo površino. Zaradi te strukture so pletene žice tako priljubljene na mestih, kjer bi gibanje, vibracije in ponavljajoče se upogibanje utrudili trden prevodnik.

Pogoste aplikacije vključujejo:

• Trakovi za ozemljitev in povezovanjeza omare, plošče, vodila in ohišja
• Fleksibilni skakalciv stikalnih napravah, transformatorjih in sistemih UPS
• Povezave baterije in inverterjakjer so pogosti vibracije in toplotni cikli
• Oprema za varjenjein začasne povezave z velikim tokom
• Železniški, avtomobilski in industrijski strojipotrebujejo ozemljitev, odporno na vibracije
• EMI nadzorv oklopnih/ozemljitvenih poteh, kjer je pomembna nizka impedanca

V mnogih resničnih zgradbah sama pletenica ni edina komponenta – izbira zaključkov (ušesi, obroči, varjeni konci), obloga in izolacija so tisto, kar določa, ali povezava ostane stabilna po mesecih ali letih delovanja.

Katere bolečine rešujejo bakreno pletene žice?

Večina kupcev pride iskati bakrene pletene žice, potem ko so bile že zažgane - včasih dobesedno. Tukaj so boleče točke, za katere je pletenica zasnovana, da jih odpravi, in na kaj morate biti pozorni, da ne boste znova ustvarili iste napake z drugo številko dela.

• Razpokani vodniki zaradi vibracij
  Trdna žica in številne konstrukcije kablov se lahko ob tresljajih opreme strdijo in počijo v bližini zaključkov. Pleteni vodniki porazdelijo obremenitev po številnih pramenih in tako zmanjšajo koncentrirane točke utrujenosti.
• Vroče točke na sklepih
  Pregrevanje redko izvira iz pletenice, ki »ni dovolj bakrena«. Običajno izvira iz velikega kontaktnega upora: slabo stiskanje, neenakomerno stiskanje, oksidacija ali neusklajena velikost ušesa. Dobro izdelana pletenica in pravilno zasnovan zaključek zmanjšata odpornost in ohranjata dvig temperature pod nadzorom.
• Nezanesljiva ozemljitev in moteče napake
  Ozemljitvene poti potrebujejo stalno nizko impedanco. Pleteni trakovi so pogosto izbrani, ker njihova prožnost ohranja celovitost stika, ko se vrata, tečaji, motorji ali premični sklopi premikajo.
• Korozija v vlažnem ali obalnem okolju
  Goli baker lahko oksidira; v težkih okoljih, veliko kupcev rajepokositrene bakrene pletene žiceza izboljšano odpornost proti koroziji in stabilnejšo dolgoročno prevodnost na površini.
• Montažni glavoboli
  Pletenice je enostavno speljati v tesnih prostorih in okoli vogalov. Toda če je število pramenov ali gostota tkanja napačna, lahko monterji opazijo obrabljenost, neurejene reze ali neenakomerno stiskanje pod ušesi.

Če želite, da vas odvzame ena "resnica kupca": prožnost pletenice je prednost, prekinitev pa je rezultat. Določite oboje.

Kako določite pravo pletenico?

Ko ljudje rečejo "Potrebujem bakreno pletene žice," pogosto mislijo zelo različne stvari: lahek vezni trak, mostiček za visok tok ali odvod oklopa. Da bi se izognili napačnim navedbam in neusklajenim pošiljkam, določite pletenico s podatki o nanosu.

1) Električne zahteve: tok, delovni cikel in dovoljen dvig temperature

• Opredelite trajni tok proti prekinitvenemu toku (in vršni tok, če je relevantno).
• Upoštevajte temperaturo okolja, prezračevanje prostora in bližnje vire toplote.
• Preverite, ali je trak za ozemljitev/povezavo (pogosto krajša in nižja napetost) ali za obremenitveni tok (pogosto gre za večjo gostoto toka).

2) Površina prečnega prereza in konstrukcija pletenice

• Enakovreden prečni prerez(pogosto navedeno v mm²) je praktičen način za določanje velikosti pletenice.
• Premer pramena in število pramenovvplivajo na prožnost in vzdržljivost. Več, tanjših pramenov na splošno poveča prožnost.
• Širina in debelina pletenicevplivajo na prileganje terminalom in omejitvam usmerjanja.

3) Prevleka in površinska obdelava

• Goli baker: odlična prevodnost, najboljša za nadzorovana okolja.
• Pokositreni baker: boljša odpornost proti koroziji, lažje spajkanje, običajno izbrano za industrijska in morska okolja.

4) Izolacija in zaščita

• Nekatere kitke so na voljo gole; drugi uporabljajo PVC, silikon, PET obloge ali toplotno skrčene za zaščito pred obrabo.
• Če pletenica poteka blizu ostrih robov ali premikajočih se delov, določite zaščitni tulec ali plašč.

5) Zaključki: podrobnosti, ki odločajo o zanesljivosti

• Zavihane zanke(obroč/lopata): običajno, hitro in zanesljivo, če je pravilno dimenzioniran in stisnjen.
• Stisnjeni ali varjeni konci: zmanjša razmik pramenov in lahko izboljša konsistenco za sklope velike količine.
• Velikost luknje, širina peresa in stopnja vijaka: majhna neusklajenost tukaj povzroči ohlapne spoje in segrevanje.
• Toleranca dolžine: pomembnejše, kot ljudje pričakujejo v tesnih ograjenih prostorih.

Ena praktična poteza pri iskanju virov: delite preprosto risbo z dolžino, širino/debelino pletenice, vrsto zaključka, premerom luknje in prevleko. Celo osnovna skica lahko prepreči tedensko premikanje naprej in nazaj.

Primerjava možnosti pletenic v praktični tabeli

Kako namestite in vzdržujete pletene povezave?

Celo vrhunske bakrene pletene žice lahko odpovejo, če so nameščene naknadno. Večina težav na terenu izvira iz kakovosti spoja. Tukaj je čist, ponovljiv pristop, ki ohranja nizek upor in preprečuje "skrivnostno segrevanje".

• Pripravite kontaktne površine
  Odstranite barvo, oksidacijo in ostanke na mestu lepljenja. Uporabite ustrezno antioksidacijsko pasto, če to zahteva vaš standard.
• Uporabite pravilen navor strojne opreme
  Premajhen navor povzroča mikrooblok in vročino; prevelik navor lahko deformira ušesa in zmanjša učinkovito kontaktno površino. Upoštevajte specifikacije strojne opreme in po potrebi uporabite podložke.
• Nadzor radija upogiba in razbremenitve obremenitve
  Ne silite na silo, da bi tesno prepognili tik ob ušesu. Dajte pletenici nežno krivuljo, da se upogiba po dolžini, ne na končnem robu.
• Ščiti pred obrabo
  Če se pletenica drgne po kovinskih robovih, dodajte tulec ali zaščitni obroč. Raztrgani prameni niso le neurejeni – lahko postanejo izhodiščne točke neuspeha.
• Periodični pregled v težkih okoljih
  Poiščite razbarvanje (toplota), zelene/bele ostanke (korozija), zrahljane vijake in poškodbe niti na odrezanih robovih.

Oprema z visokimi vibracijami ima koristi od preprostega pravila: preglejte prvo nameščeno serijo po kratkem obdobju uvajanja. Če sklepi ostanejo hladni in stabilni, postane luščenje veliko varnejše.

Odpravljanje težav: Zakaj se pletenica pregreje ali odpove?

Če se bakrena pletenica pregreva, to obravnavajte kot sistemsko težavo - ker običajno je. Uporabite ta hitri zemljevid, da poiščete glavni vzrok, namesto da na slepo zamenjate dele.

• Simptom: pletenica je vroča blizu čepa
  Verjetni vzroki: slabo stiskanje, napačna velikost ušesa, nezadostna kompresija, oksidacija na spoju, ohlapen vijak, neujemajoča se obloga, onesnažena kontaktna površina.
• Simptom: vroča točka na sredini kitke
  Verjetni vzroki: pletenica premajhna za trenutno, nepričakovan delovni cikel, napeljava v bližini vira toplote, poškodba notranjega pramena zaradi ponavljajočega se upogibanja.
• Simptom: raztrgani in zlomljeni prameni
  Verjetni vzroki: odrgnina z ostrim robom, prekomerno premikanje brez razbremenitve napetosti, neustrezna metoda rezanja, pomanjkanje tulca na poti drgnjenja.
• Simptom: korozija ali razbarvanje
  Verjetni vzroki: kemična izpostavljenost, vlaga, galvanska interakcija z različnimi kovinami, odsotnost pocinkane prevleke, kjer je potrebna.
• Simptom: občasna ozemljitev ali hrup
  Verjetni vzroki: ohlapna montaža, pobarvane površine pod fugo, nezadosten kontaktni pritisk, kontaminirano mesto lepljenja.

Če ga lahko izmerite, naredite: testiranje dviga temperature pod obremenitvijo in preverjanje miliomov na spojih pogosto razkrijejo težave hitreje kot sam vizualni pregled.

Katera preverjanja kakovosti so dejansko pomembna za kupce?

Ko nabavljate bakrene pletene žice v velikem obsegu, »izgleda dobro« ni kakovosten načrt. Želite doslednost, sledljivost in dokaz, da se bosta pletenica in zaključek v različnih serijah obnašala enako.

Tukaj je tisto, kar pametni kupci običajno zahtevajo:

• Preverjanje materiala: kakovost bakra in vrsta prevleke (golo/kositreno) sta jasno navedena
• Dimenzijska skladnost: širina, debelina, tolerance dolžine in geometrija zaključka
• Nadzor procesa odpovedi: standardi orodja za stiskanje ali dokumentacija o metodi varjenja/stiskanja
• Preverjanje električnega delovanja: cilji odpornosti, načrti testiranja na podlagi vzorcev
• Mehanska celovitost: vlečni preskusi na ušesih/končnih priključkih, kjer je primerno
• Disciplina pakiranja: preprečevanje zmečkanin, kontaminacije in deformacije pramenov med prevozom

Za kupce, ki želijo stabilnega, dolgoročnega partnerja za dobavo, je prav tako vredno sodelovati s proizvajalcem, ki lahko prilagodi geometrijo pletenice in zaključke, da ustrezajo omejitvam vaše tekoče linije. Tukaj jeDongguan Quande Electronics Co., Ltd. je pogosto nameščen: ponuja možnosti bakrene pletene žice, ki jih je mogoče prilagoditi za ozemljitvene trakove, gibljive mostičke in zasnove povezav, specifične za uporabo, tako da vam ni treba "prilagajati" po prihodu pošiljke.

pogosta vprašanja

Kakšna je razlika med bakreno pletenimi žicami in standardnim gibljivim kablom?

Prilagodljivi kabli združujejo pramene znotraj izolacije in so odlični za številne napajalne aplikacije, vendar lahko še vedno koncentrirajo napetost v bližini zaključkov in so lahko večji v tesnih poteh napeljave. Bakreno pletene žice so tkane, bolj ploščate in se običajno uporabljajo, ko želite visoko prilagodljivost, napeljavo z nizkim profilom in stabilno zmogljivost povezovanja/premostitev v sklopih, ki so nagnjeni k tresljajem.

Ali naj izberem gole ali pokositrene bakrene pletene žice?

Če je okolje suho in nadzorovano, je lahko goli baker povsem v redu. Če pričakujete vlago, kondenzacijo ali dolgo življenjsko dobo z minimalnim vzdrževanjem, je običajno prednost pokositreni baker, ker upočasnjuje korozijo in pomaga ohranjati stabilne površine spoja skozi čas.

Kako določim velikost kitke glede na tok?

Začnite z zahtevanim trajnim tokom, najvišjim tokom (če obstaja), delovnim ciklom in sprejemljivim dvigom temperature. Nato primerjajte z ustreznim enakovrednim presekom in se prepričajte, da vaša metoda zaključevanja ne bo povzročila visoke odpornosti. Če niste prepričani, ustvarite prototip in izmerite dvig temperature pod dejanskimi pogoji obremenitve.

Zakaj se moja kitka segreje, tudi če je videti dovolj debela?

V mnogih primerih pletenica ni težava - sklep je. Slabo stiskanje, oksidacija pod ušesom, zrahljani vijaki ali pobarvane montažne površine lahko povečajo kontaktni upor, ki se spremeni v toploto. To običajno rešijo pravilna priprava površine in nadzorovani postopki zaključevanja.

Ali lahko bakreno pletene žice pomagajo pri EMI ali električnem šumu?

Lahko, zlasti kot del dobro zasnovane strategije ozemljitve in povezovanja. Geometrija pletenice lahko nudi poti z nizko impedanco, ki pomagajo stabilizirati ozemljitev, vendar je nadzor elektromagnetnih motenj na sistemski ravni – pomembni so usmerjanje, povezovanje ohišja in celovitost povezave.

Katere informacije naj pošljem dobavitelju, da dobim natančno ponudbo?

Navedite zahtevano dolžino, širino/debelino pletenice (ali enakovreden prečni prerez), golo ali konzervirano, potrebe po izolaciji/oblogah, vrsto zaključka (ušes/varjen/stisnjen), premer luknje, količino in opombe o uporabi (vibracije, temperatura, okolje). Preprosta risba je pogosto najhitrejši način, da se izognete nesporazumom.

Zaključne misli

Bakreno pletene žice so praktična nadgradnja, ko je vaša prednostna naloga zanesljivost med premikanjem: manj počenih vodnikov, stabilnejša ozemljitev in povezave, ki se sčasoma ne "skrivnostno" zrahljajo. Trik je v tem, da nehamo obravnavati pletenico kot blago in jo začnemo obravnavati kot inženirsko komponento: dimenzioniramo jo za delo, določimo prevleko za okolje in nadzorujemo podrobnosti zaključkov, ki določajo odpornost in toploto.

Če želite poenostaviti specifikacije, prilagajanje in ponovljivo kakovost za bakrene pletene žice – zlasti za ozemljitvene trakove in sklope gibljivih mostičkov – sodelujte s proizvajalcem, ki lahko prilagodi konstrukcijo pletenice vašim dejanskim omejitvam namestitve.Dongguan Quande Electronics Co., Ltd.lahko podpira izbiro pletenic na podlagi aplikacij in prilagojene zaključke, ki vam pomagajo zmanjšati napake, poenostaviti sestavljanje in ohraniti delovanje sistemov hladnejše in stabilnejše—kontaktirajte nasda se pogovorimo o vaših zahtevah.
