Zakaj je ozemljitvena žica bistvenega pomena za varne električne sisteme?

Povzetek

A Ozemljitvena žicase pogosto obravnava kot element potrditvenega polja – dokler ne gre kaj narobe: ohišje stroja zaškripa, zavorno stikalo sproži naključno, senzor bere smeti, ali val odnese nadzorno ploščo. Ta članek pojasnjuje, kaj ozemljitvena žica dejansko počne, kako se razlikuje od "nevtralne" zakaj je lepljenje pomembno in katere podrobnosti o izbiri in namestitvi najpogosteje povzročijo bolečino strank. Dobili boste tudi jasen, terenu prijazen kontrolni seznam, primerjalno tabelo običajnih vrst ozemljitvenih žic in pogosta vprašanja o odpravljanju težav, ki se ponavljajo.

Kazalo

• Kaj je ozemljitvena žica in kakšno težavo rešuje?
• Ozemljitev proti nevtralnosti proti vezavi: zmeda, ki povzroča okvare
• Ustrezna ozemljitvena žica zmanjša bolečine strank
• Vrste ozemljitvene žice in katera ustreza
• Kako izbrati pravo ozemljitveno žico za vaš projekt
• Najboljše prakse namestitve, ki preprečujejo ponovna dela
• Pogoste napake in hitre rešitve
• Nasveti za pregled in vzdrževanje
• pogosta vprašanja

Oris

1. Definirajte ozemljitveno žico v preprostem jeziku in razložite "pot toka napake".
2. Pojasnite osnovno, nevtralno in vezno, da odpravite tipične napačne predstave.
3. Preslikajte boleče točke v resničnem svetu (tveganje šoka, EMI/hrup, neprijetna potovanja, poškodbe opreme) na kakovost ozemljitve.
4. Primerjajte trdne, pramenaste, pletene in konzervirane možnosti s tipičnimi aplikacijami.
5. Kontrolni seznam za izbiro: velikost, prilagodljivost, okolje, odpovedi in vidiki skladnosti.
6. Koraki namestitve in podrobnosti izdelave, ki določajo zanesljivost.
7. Odpravljanje težav: ozemljitvene zanke, prekinitvena kontinuiteta, korozija in okvare zaradi vibracij.
8. Prakse vzdrževanja in dokumentiranja za dolgoročno varnost.

Kaj je ozemljitvena žica in kakšno težavo rešuje?

V svojem bistvu je aOzemljitvena žicaje namenski prevodnik, ki povezuje izpostavljene kovinske dele (kot so ohišja opreme, okvirji motorjev, nadzorne plošče, kabelske police in cevi) na ozemljitveni sistem. Najpomembnejša naloga ni "poskrbeti, da elektrika izgine." Naloga je zagotoviti anizka impedanca, predvidljiva potza okvarjeni tok, tako da lahko zaščitne naprave (varovalke, odklopniki, zaščita RCD/RCBO, kjer se uporabljajo) hitro delujejo.

Zamislite si ozemljitveno žico kot pot za izhod v sili za nevaren tok. Ko izolacija odpove ali se vodnik pod napetostjo dotakne kovinskega ohišja, tok napake želi teči. Če ima okvarni tok dobro pot skozi pravilno nameščeno ozemljitveno žico, lahko zaščitna naprava zazna nenormalno stanje in hitro odklopite napajanje. Če je pot slaba (ohlapna povezava, korozija, premajhna žica, barvana kontaktna površina), lahko tok "pušča" skozi nenamerne poti— vključno z vami, ležaji, signalnimi ščiti ali občutljivo elektroniko.

Ozemljitev proti nevtralnosti proti vezavi: zmeda, ki povzroča okvare

Veliko projektnih težav izhaja iz mešanja treh različnih idej:

• Nevtralnoje tokovni povratni vodnik pri normalnem delovanju (v mnogih sistemih AC). Ni isto kot ozemljitev opreme.
• Tla (ozemljitev)je povezava z ozemljitvenimi elektrodami in ozemljitvenim omrežjem, ki se uporablja za varnost in referenčni potencial.
• Lepljenjeje namerna povezava kovinskih delov, tako da si delijo enak električni potencial in zanesljivo odpravljajo napake.

Praktični zaključek: vašOzemljitvena žicaje običajno del lepljenja za varnost opreme in mora biti neprekinjeno, mehansko zanesljivo, in električno nizko upornost. Če sta nevtralno in ozemljitveno povezana na napačnem mestu (ali na več mestih), lahko ustvarite krožne tokove, težave s hrupom in nepredvidljivo spotikanje.

Ustrezna ozemljitvena žica zmanjša bolečine strank

Ko se stranke pritožujejo nad "naključnimi" električnimi težavami, je ozemljitev pogosto tihi vzrok. Tu so boleče točke, ki jih pravilno zasnovan in nameščenOzemljitvena žicapomaga zmanjšati:

• Nevarnost šoka in varnostni incidenti:dobro spojeno ohišje ostane blizu zemeljskega potenciala v pogojih napake.
• Moteče spotikanje:slabe povezave lahko povzročijo občasne znake napak, zlasti zaradi vibracij ali vlage.
• EMI/šum v signalih:senzorji, vhodi PLC in komunikacijske linije se lahko obnašajo nepravilno, ko je ozemljitvena referenca nestabilna.
• Poškodbe zaradi prenapetosti in prehodnih pojavov strele:robustno ozemljitveno omrežje pomaga upravljati prehodne energetske poti.
• Težave z ležaji in motorjem:blodeči tokovi lahko najdejo pot skozi ležaje, če je vezava šibka ali nedosledna.
• Draga predelava:napake pri ozemljitvi so redko vidne do zagona – ko je vsaka ura draga.

Dobra strategija ozemljitvene žice spremeni "skrivnostne izpade" v predvidljivo delovanje. To je tisto, kar kupci končno želijo: manj povratnih klicev, čistejše podatke in varnejša oprema, ki prestane pregled brez drame.

Vrste ozemljitvene žice in katera ustreza

Ne vsakOzemljitvena žicaje enako. »Najboljša« izbira je odvisna od gibanja, vibracij, okolja in načina zaključka.

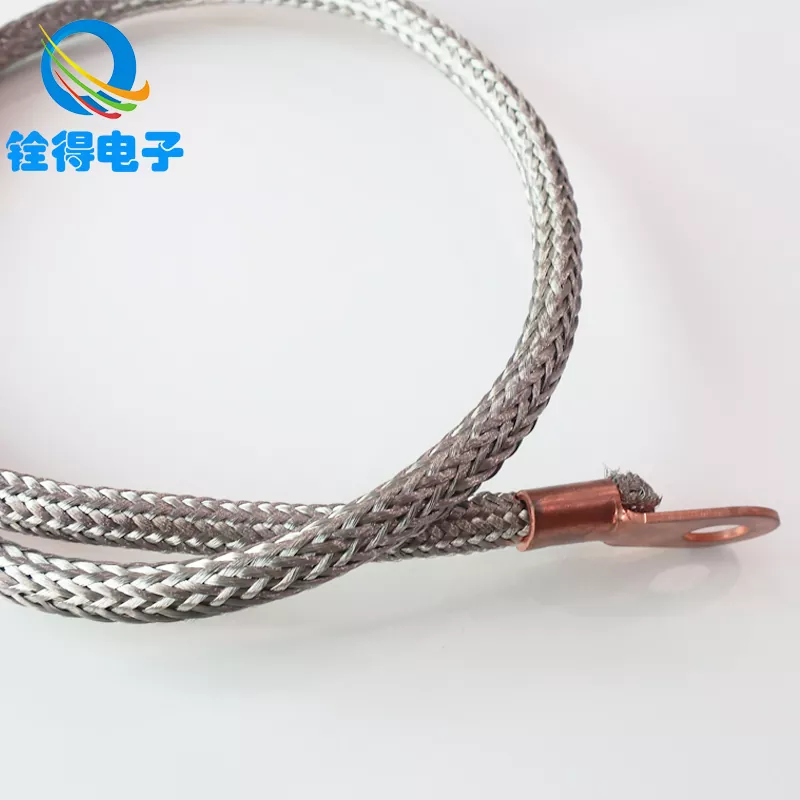

Če vaša aplikacija vključuje vrata, odstranljive pokrove ali vibracije (miselni generatorji, polnilniki za električna vozila, CNC stroji, dvigala in kovinske omare, ki se dnevno odpirajo/zapirajo), pletene možnosti lahko dramatično zmanjšajo napake, povezane z utrujenostjo.

Kako izbrati pravo ozemljitveno žico za vaš projekt

Izbira aOzemljitvena žicamanj govori o "debelejši je vedno boljši" in bolj o zanesljivem izpolnjevanju varnostnih zahtev v dejanskih pogojih na lokaciji. Uporabite ta kontrolni seznam, da se izognete klasičnemu obžalovanju kupca:

• Električna zmogljivost:Dimenzionirajte vodnik glede na veljavno kodo/standard in zaščitno napravo navzgor. Ozemljitvena pot mora varno prenesti okvarjeni tok dovolj dolgo, da zaščita deluje.
• Mehansko okolje:Če se premika, upogne ali vibrira, dajte prednost prožnosti (napleteni ali pleteni) in razbremenitvi.
• Izpostavljenost koroziji:Vlažnost, slana prha, kemikalije in namestitve na prostem pogosto koristijo kositrnemu bakru in zaščitenim zaključkom.
• Način prekinitve:Uskladite vrsto žice z ušesi, obročki, orodji za stiskanje in specifikacijami navora. Odlična žica odpove, če je zaključek površen.
• Omejitve usmerjanja:Izogibajte se ostrim robom in točkam stiskanja. Načrtujte servisne zanke, kjer se plošče odpirajo.
• Doslednost in dokumentacija:Standardizirajte številke delov in opombe o namestitvi med zgradbami, da vzdrževalne ekipe ne bodo ugibale.

Tukaj lahko pomaga specializiran proizvajalec.Dongguan Quande Electronics Co., Ltd. podpira rešitve ozemljitvenih vodnikov, ki se uporabljajo v industriji in električne aplikacije, vključno s prilagodljivimi pletenimi možnostmi, ko sta gibanje in zanesljivost pomembna. Za kupce je zmaga zmanjšanje variabilnosti: doslednost konstrukcija in predvidljivo rokovanje med montažo pomeni manj presenečenj pri zagonu.

Najboljše prakse namestitve, ki preprečujejo ponovna dela

Večine okvar ozemljitve ne povzroči prevodnik sam - povzroči jih izdelava. Tukaj je na terenu preizkušen pristop, ki ohranja aOzemljitvena žicazanesljiv že leta:

Ena preprosta navada, ki rešuje glavobole: ozemljitvene točke obravnavajte kot kritične varnostne komponente, ne kot "dodatne vijake". Označite jih, preglejte in poskrbite, da so dostopni.

Pogoste napake in hitre rešitve

Tukaj so ponavljajoči se kršitelji, ki povzročijo največ pritožb strank in najhitrejše korektivne ukrepe:

• Ozemljitev na barvani kovini:odstranite barvo na predelu ušesa in uporabite ustrezno opremo za lepljenje.
• Premajhen prevodnik, "ker ne prenaša toka":velikost za pogoje napake, ne za normalno delovanje.
• Uporaba polne žice na premičnih vratih:preklopite na nasedle ali pletene ozemljitvene žice z razbremenitvijo napetosti.
• Zrahljani pritrdilni elementi po vibracijah:uporabite pravilne prakse navora, zaklepno strojno opremo, kjer je to primerno, in ponovno preverjanje navora po vžigu.
• Neurejeno usmerjanje blizu ostrih robov:dodajte zaščito robov, gumice in objemke; naj bo talna pot fizično zaščitena.
• Več ozemljitvenih/nevtralnih vezi, kjer ne bi smele biti:preglejte sistemski diagram in popravite točke povezovanja v skladu z vašim standardom in pravili mesta.

Nasveti za pregled in vzdrževanje

A Ozemljitvena žicaje zanesljiv toliko, kolikor je zanesljiva njegova najšibkejša povezava. Te preglede vključite v rutinsko vzdrževanje, zlasti pri visokih vibracijah oz zunanje instalacije:

• Vizualni pregled:poiščite razbarvanje, obrabljeno pletenico, korozijo okoli ušes in ohlapne spone.
• Mehanski pregled:nežno preizkusite gibanje na terminalih; vse, kar se miga, je prihodnji neuspeh.
• Naključna preverjanja kontinuitete:med načrtovanimi izklopi preverite nizek upor med šasijo/vrati in ozemljitveno palico.
• Tesnjenje okolja:na vlažnih ali korozivnih območjih izboljšajte tesnjenje in razmislite o materialih in zaščitnih pokrovih, odpornih proti koroziji.
• Dokumentacija:beležite rezultate preskusa ozemljitve in morebitne spremembe - prihodnje odpravljanje težav postane dramatično hitrejše.

pogosta vprašanja

V: Ali lahko uporabim katero koli žico kot ozemljitveno žico, če se »poveže s kovino«?
A:Biti mora primeren za aplikacijo in pravilno dimenzioniran za poti okvarjenega toka v skladu z vašo veljavno kodo/standardom. Tudi način zaključevanja in priprava kontaktne površine sta prav tako pomembna kot vodnik sam.

V: Zakaj vidim šum ali nestabilne odčitke senzorjev, tudi ko je priključena ozemljitvena žica?
A:Pogosti vzroki vključujejo ohlapne vezne točke, slabo napeljavo blizu visokonapetostnih kablov, več veznih točk, ki ustvarjajo krožne tokove, ali šibko referenčno točko med ploščami. Izboljšajte celovitost povezave, ločite občutljive signalne poti od električnih poti in preglejte, kje se pojavijo vezi.

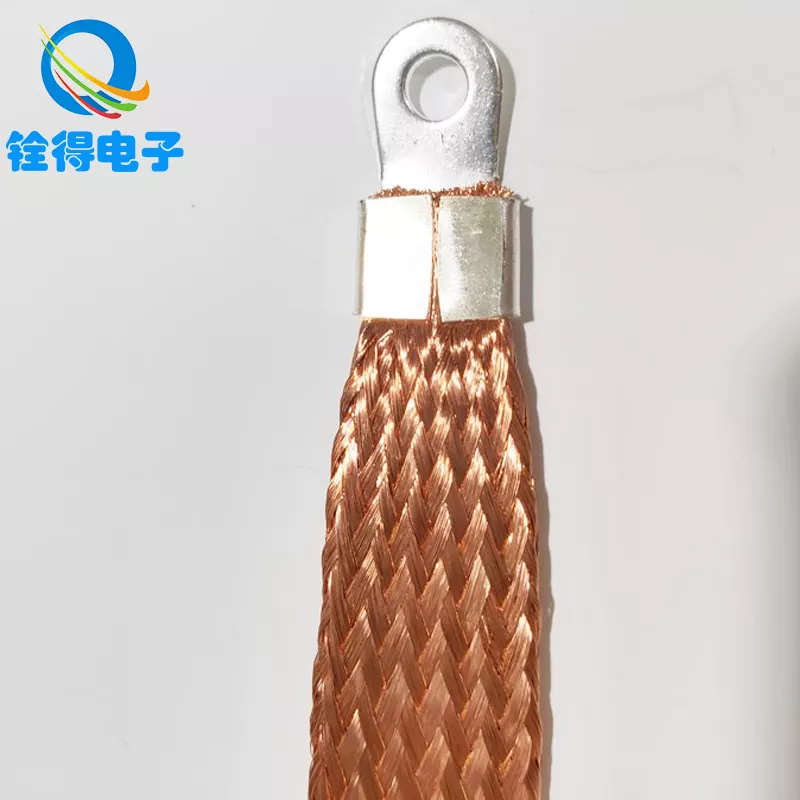

V: Kdaj naj razmislim o pleteni ozemljitveni žici?
A:Pri gibanju ali tresljajih – vrata, pokrovi na tečajih, ščitniki strojev, gibljivi spoji ali katera koli druga mesta, kjer bi se trden prevodnik sčasoma utrudil. Pletene možnosti so pogosto izbrane za zmanjšanje občasnih okvar kontinuitete.

V: Ali debelejša ozemljitvena žica vedno pomeni boljšo zaščito?
A:Ne samodejno. Cilj je pot napake z nizko impedanco, ki ustreza zaščitni napravi in ​​pravilom namestitve. Prevelikost lahko povzroči težave z usmerjanjem/zaključevanjem, če se nastavki in strojna oprema ne ujemajo. »Pravilno dimenzioniran + pravilno nameščen« premaga »zelo debel + slabo zaključen«.

V: Zakaj se moj odklopnik ali RCD/RCBO sproži med zagonom, čeprav ni nič "narobe"?
A:Prehodni pojavi ob zagonu, tokovi uhajanja iz filtrov/VFD-jev, vlaga ali nestabilna vezava lahko povzročijo izklope. Preverite kontinuiteto ozemljitve, preverite stanje izolacije, potrdite pravilno vrsto zaščitne naprave in preglejte postavitev ozemljitve/povezave za nenamerne vzporedne poti.

V: Kateri je najhitrejši način za potrditev, da moja ozemljitvena žična povezava opravlja svoje delo?
A:Izvedite preskus kontinuitete med ohišjem opreme (in morebitnimi vrati/ščitniki) in glavno ozemljitveno palico, nato pa preverite, ali so zaključki tesni in pritrjeni na čisto kovino. Dokumentirajte rezultat, da boste lahko opazili spremembe skozi čas.

Končni odvzem

A Ozemljitvena žicani le varnostna formalnost – je komponenta uspešnosti. Zmanjšuje tveganje udarca, izboljša stabilnost sistema, ščiti elektroniko, in prihrani čas med zagonom s preprečevanjem "napak duhov", ki zapravljajo dneve. Če ozemljitev obravnavate kot načrtovan sistem (ne naknadna misel), dobite varnejše namestitve in mirnejše vzdrževalne ekipe.

Če določate ozemljitvene vodnike za plošče, ohišja opreme ali fleksibilne spojne točke,Dongguan Quande Electronics Co., Ltd.vam lahko pomaga uskladiti slog prevodnika z dejanskimi pogoji delovanja. Ste pripravljeni zmanjšati predelavo in izboljšati zanesljivost?Kontaktirajte nass podrobnostmi vaše prijave, in pomagali vam bomo izbrati rešitev za ozemljitev, ki bo ustrezala vašemu okolju, potrebam po gibanju in poteku namestitve.
