Zakaj je pletena bakrena cev najboljša izbira za EMI zaščito in zaščito kablov?

Sodobna elektronika postaja manjša, hitrejša in veliko bolj občutljiva na hrup. To je super – dokler popolnoma »delujoči« kabel ne začne povzročati naključnih ponastavitev, nestabilnih signalov ali neuspešnih testov skladnosti. Če imate opravka z elektromagnetnimi motnjami, statično razelektritvijo ali ožičenjem, ki se v tesnih sklopih nenehno praska in stiska,Pletena bakrena cevje eden najbolj praktičnih popravkov, ki jih lahko izvedete brez preoblikovanja celotnega sistema.

Povzetek

Ta članek pojasnjuje, kaj aPletena bakrena cevne, pogoste težave, ki jih rešuje (EMI, obraba, kopičenje statične elektrike in mehanske obremenitve), in kako izbrati pravo konstrukcijo za vaše okolje. Našli boste tudi jasen kontrolni seznam za izbiro, najboljše prakse namestitve in primerjalno tabelo, ki vam bo pomagala uskladiti možnosti materiala (goli baker, kositrni baker, posrebreni baker in različice iz nerjavečega jekla) s primeri uporabe v resničnem svetu – tako da se lahko izognete preplačilu, premajhnim specifikacijam ali namestitvi na način, ki izniči njegove prednosti.

Kazalo

1. Pletena bakrena cev za bolečine rešuje
2. Kaj je pletena bakrena cev in kako deluje
3. Kako izbrati pravo pleteno bakreno cev
4. Primerjalna tabela materiala in izdelave
5. Najboljše prakse za namestitev in ozemljitev
6. Kjer se pogosto uporablja
7. Preverjanje virov in kakovosti, ki je dejansko pomembno
8. pogosta vprašanja
9. Zaključek

Oris

• Ugotovite, ali je vaša težava EMI, statika, obraba ali utrujenost zaradi tesnega upogiba
• Razumeti učinkovitost zaščite in kaj "pokritost" dejansko pomeni v praksi
• Izberite pravi končni material za vaše okolje (vlažnost, sol, vročina)
• Izmerite ga pravilno, da se prilega, ne da bi zadušil kabel ali pustil vrzeli
• Namestite ga z ustreznimi zaključki, da oklop ne postane "okrasen"
• Preverjanje s preprostimi pregledi: neprekinjenost, prileganje in celovitost ozemljitve

Pletena bakrena cev za bolečine rešuje

Ljudje običajno začnejo iskatiPletena bakrena cevko gre nekaj "skrivnostno" narobe - še posebej v sklopih z motorji, inverterji, stikalnimi napajalniki, releji ali gostimi kabelskimi snopi. Tu so najpogostejše bolečine, ki jih obravnava:

• Nestabilni signali in EMI glavoboli:Sklop hrupa lahko povzroči podatkovne napake, zamik senzorja, zvočno brenčanje ali občasne komunikacijske napake, ki jih je boleče odpravljati.
• Neuspeli preskusi EMC ali skladnosti:Opravite preizkuse delovanja, vendar preskusi emisij ali občutljivosti ne sodelujejo – pogosto zaradi vrzeli v oklopu ali šibke ozemljitve.
• Abrazija in mehanska obraba:Kabli, napeljani skozi kovinske robove, premikajoče se sklope ali sisteme, ki močno tresljajo, se lahko sčasoma obrabijo skozi izolacijo.
• Kopičenje statične elektrike:V suhem okolju ali premikajočih se nosilcih kablov se lahko nabere statika in se razelektri v občutljive komponente.
• Tesno usmerjanje in večkratno upogibanje:Nekateri zaščitni rokavi so trdi ali zajetni. Pletena cev doda zaščito, medtem ko se še vedno upogiba in upogiba s pasom.

Ključna ideja: pletena cev ni samo "rokav". To je funkcionalna plast, ki lahko zmanjša motnje, zaščiti ožičenje in zagotovi nadzorovano pot za neželeno električno energijo – če je določeno in pravilno nameščeno.

Kaj je pletena bakrena cev in kako deluje

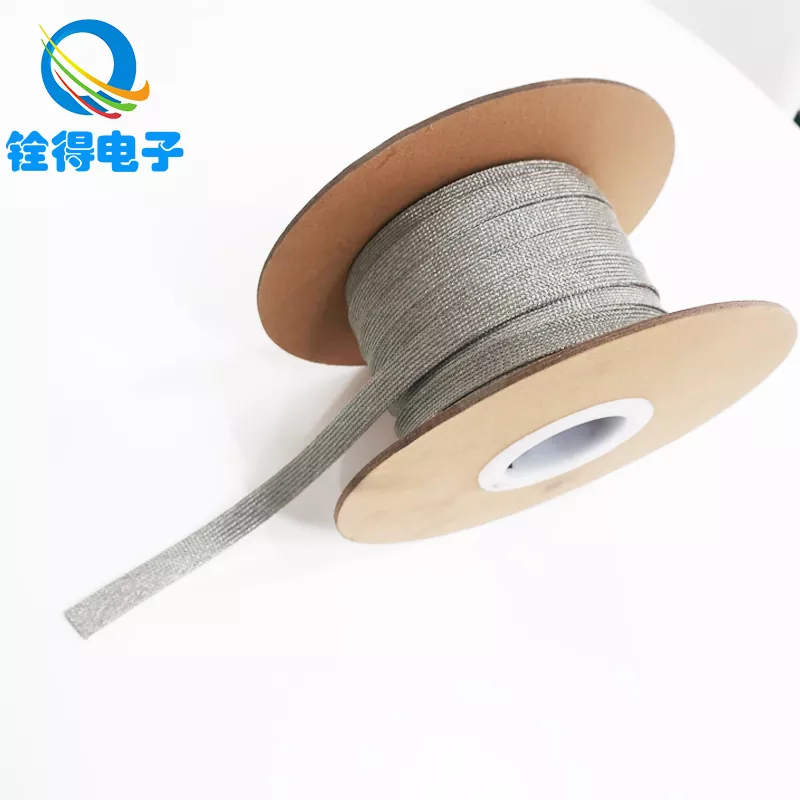

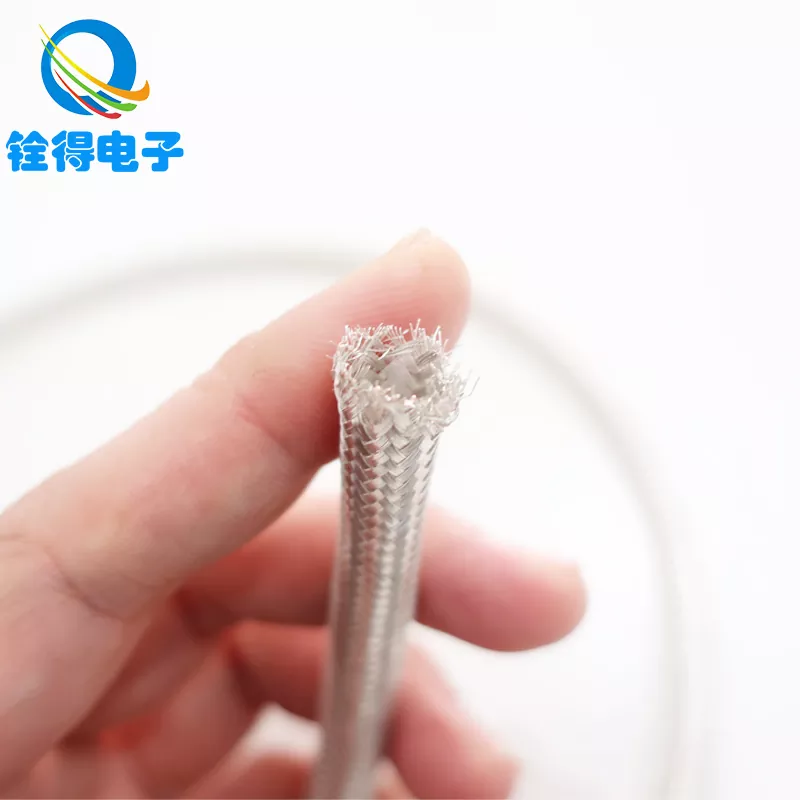

A Pletena bakrena cevje cevasta mreža, izdelana s prepletanjem prevodnih žičnih niti v gibljiv tulec. Ker tvori prevodno mrežo okoli snopa kablov, lahko pomaga:

• Zmanjšajte elektromagnetne motnjetako da občutljive vodnike obkrožite s prevodno pregrado
• Zmanjšajte emisijez zadrževanjem hrupa, ki bi sicer seval navzven
• Zagotavlja sposobnost statične razelektritveko je priključen na ustrezno ozemljitveno pot
• Izboljšajte mehansko zaščitoproti obrabi, stiskanju in praskam

V resničnih sistemih je zmogljivost odvisna od podrobnosti: gostote pletenice, pokritosti, premera žice in – kar je najpomembnejše – kako končate in ozemljite pletenico. Visokokakovostna pletenica s slabim zaključkom lahko deluje slabše od povprečne pravilno nameščene pletenice.

Kako izbrati pravo pleteno bakreno cev

Izbira aPletena bakrena cevne gre za izbiro "najdražje" možnosti. Gre za ujemanje značilnosti cevi z vašim okoljem in načinom okvare. Uporabite ta kontrolni seznam:

• Določite primarni cilj:EMI zaščita, zaščita pred obrabo, statična razelektritev, neprekinjenost ozemljitve ali kombinacija?
• Potrdite okolje:v zaprtih prostorih suho, vlažno, slani pršil, visoka temperatura, izpostavljenost kemikalijam ali zaprti prostori na prostem?
• Izmerite velikost kabelskega snopa:zunanji premer (OD) kabelskega snopa, plus potrebe po razširitvi konektorjev.
• Odločite se za material/končno obdelavo:goli baker za nadzorovana okolja, pokositreno za odpornost proti koroziji, posrebreno za posebne potrebe prevodnosti ali možnosti iz nerjavečega jekla za težke pogoje.
• Preverite pokritost in gostoto kitke:večja pokritost običajno izboljša zaščito, lahko pa zmanjša pretok zraka in poveča togost.
• Načrtujte način zaključka:objemka, zvijanje, spajkanje ali zaključni trak oklopa – to vpliva na delovanje bolj, kot mnogi pričakujejo.

Praktično pravilo za določanje velikosti: izberite notranji premer, ki se gladko prilega svežnju, ne da bi ga silili. Pretesno in deformirali boste pletenico (in obremenili kabel). Preveč ohlapno in ustvarili boste vrzeli, gibanje in nedosleden stik.

Primerjalna tabela materiala in izdelave

Najboljše prakse za namestitev in ozemljitev

Tukaj veliko projektov zaščite ne uspe – ne zato, ker je pletenica »slaba«, temveč zato, ker je namestitev neučinkovita. Naj bo preprosto in disciplinirano:

• Ohranite stalno pokritost:Izogibajte se velikim režam, odprtim delom ali nenadnim prehodom premera, ki ustvarjajo poti puščanja za motnje.
• Končajte pravilno:Uporabite objemko ali zaključni trak, ki ustvari dosleden 360-stopinjski stik okoli pletenice, kadar je to mogoče.
• Tla z namenom:Če želite učinkovitost zaščite, povežite pletenico s stabilno ozemljitveno referenco z nizko impedanco. Dolgi, tanki "pigtails" lahko zmanjšajo učinkovitost pri višjih frekvencah.
• Zaščitite konce:Dodajte toplotno skrčeno ali mehansko razbremenitev, da preprečite obrabo in zmanjšate poškodbe ostrih robov na spodnji izolaciji.
• Račun za gibanje:Pri premikajočih se pasovih pustite dovolj ohlapne, da pletenica ne postane točka napetosti.

Navada hitrega preverjanja: po namestitvi preverite kontinuiteto po vsej dolžini pletenice in potrdite, da imajo vaše priključne točke trden mehanski stik. Če se pletenica na koncu lahko prosto zasuka, vaš "ščit" morda ni vezan tako, kot mislite, da je.

Kjer se pogosto uporablja

Boste videliPletena bakrena cevv kateri koli industriji, ki meša občutljive signale s hrupno močnostno elektroniko ali tesnimi omejitvami ožičenja. Pogosti scenariji vključujejo:

• Računalniki in podatkovna oprema:zaščita notranjih podatkov in električnih vodov pred motnjami in mehansko obrabo
• Komunikacijski sistemi:zmanjševanje zunanjih motenj in zmanjšanje navzkrižnega poslušanja med kabelskimi snopi
• Avtomobilska elektronika:podpira stabilno delovanje v zapletenih elektromagnetnih okoljih na vozilu
• Industrijska avtomatizacija:zaščita kablov okoli krmilne napeljave PLC, motornih pogonov in snopov senzorjev
• Medicinska oprema:izboljšana elektromagnetna stabilnost za natančne instrumente in diagnostične sisteme

Če vaš sistem vključuje preklapljanje, hitre prehode ali gosto usmerjanje kabelskega snopa, je lahko pleteni tulec ena izmed stroškovno najučinkovitejših izboljšav – zlasti v primerjavi s preoblikovanjem plošč, spreminjanjem kabelskih poti ali dodajanjem obsežnega filtriranja povsod.

Preverjanje virov in kakovosti, ki je dejansko pomembno

Niso vse pletene cevi enake. Dve cevi sta lahko na prvi pogled videti podobni, v resničnih sklopih pa delujeta zelo različno. Pri ocenjevanju dobaviteljev se osredotočite na oprijemljive kazalnike:

• Enotna struktura pletenice:dosledno tkanje zmanjša šibke točke in izboljša ponovljivost vgradnje
• Stabilne dimenzije:notranji premer in obnašanje pri raztezanju morata biti predvidljiva med serijami
• Konzistenca materiala in zaključka:kakovost prevleke/končne obdelave vpliva na odpornost proti koroziji in dolgoročno električno stabilnost
• Mehansko ravnanje:dobre pletenice so odporne proti obrabi, deformaciji in zatikanju med usmerjanjem
• Podpora za prilagajanje:če imajo vaši pasovi neobičajne premere, dolžine ali potrebe po zaključku, lahko prilagajanje prihrani čas in zmanjša tveganje pri sestavljanju

Tu lahko sodelovanje z izkušenim proizvajalcem zmanjša število poskusov in napak. na primerDongguan Quande Electronics Co., Ltd. proizvaja možnosti pletenih bakrenih cevi, ki so namenjene oklopu in zaščiti kablov v različnih okoljih uporabe, in lahko podpira različne izbire materialov in specifikacij glede na to, kako nameravate napeljati in zaključiti tulec.

pogosta vprašanja

V1: Ali pletena bakrena cev deluje tako za zaščito kot fizično zaščito?
A:ja Lahko pomaga zmanjšati elektromagnetne motnje, hkrati pa zaščiti kable pred obrabo in stiskanjem. Ravnovesje je odvisno od gostote pletenice in načina namestitve cevi.

V2: Ali je konzervirani baker vedno boljši od čistega bakra?
A:Ne vedno. Goli baker se dobro obnese v nadzorovanih okoljih in je pogosto stroškovno učinkovitejši. Pokositreni baker je pametnejša izbira, ko so pomembni vlaga, tveganje oksidacije ali dolga življenjska doba v težjih okoljih.

V3: Kako določim velikost pletene bakrene cevi za kabelski snop?
A:Izmerite zunanji premer celotnega svežnja (vključno z debelino plašča) in izberite notranji premer, ki zdrsne brez sile. Če ima sveženj konektorje, razmislite o razširljivem tulcu ali načrtujte namestitev pred zaključkom.

V4: Zakaj zaščita včasih »ne deluje« niti s pletenim rokavom?
A:Najpogostejši razlog je slab zaključek ali ozemljitev. Če pletenica ni pravilno spojena (ali ima ozemljitvena pot visoko impedanco), lahko učinkovitost zaščite dramatično pade.

V5: Ali lahko pletena bakrena cev pomaga pri statični elektriki?
A:Lahko, če je priključen na nadzorovano izpustno pot. Prevodnost pletenice lahko pomaga razpršiti nabiranje statične elektrike, namesto da dovoli, da se nepredvidljivo kopiči in izprazni.

Zaključek

Če se borite z EMI, lovite občasne napake ali poskušate zaščititi kabelske snope na ozkih, obremenjenih poteh,Pletena bakrena cevje ena tistih nadgradenj, ki lahko zagotovijo prevelike rezultate – ne da bi obrnili celotno zasnovo na glavo. Trik je v tem, da izberete pravi material za vaše okolje, ga pravilno dimenzionirate in zaključite na način, ki ohranja neprekinjeno zaščito in zanesljiv stik.

Če želite pomoč pri izbiri prave specifikacije – ali poskušate rešiti trdovratne motnje ali težavo z vzdržljivostjo v pravem sestavu –Dongguan Quande Electronics Co., Ltd.lahko podpira vaš projekt z možnostmi pletenih bakrenih cevi, prilagojenih vaši aplikaciji. Ste pripravljeni preiti z "ugibanja" na čistejšo in zanesljivejšo rešitev ožičenja?kontaktirajte nasda se pogovorimo o vaših zahtevah in pridobimo praktična priporočila.
