Kako lahko bakrena pletenica izboljša ozemljitev in nadzor EMI?

Povzetek

Bakrena pletenicaje eden tistih »majhnih delov«, ki tiho odločajo, ali je sistem trden kot kamen ali pa postane skrivnostna škatla hrupa, toplote in občasnih napak. Če ste kdaj imeli opravka z ozemljitvenim trakom, ki se segreje, ohišjem, ki brni zaradi motenj, ali prožno povezavo, ki kar naprej poka v najslabšem možnem času, ta vodnik je za vas. Razčlenili bomo, kaj Copper Braid dejansko počne, zakaj ne uspe v resničnih namestitvah in kako ga izbrati, prekiniti in vzdrževati, da bo vaš ozemljitev in oklop ostaneta stabilna na dolge razdalje.

Kazalo

• Oris
• Bolečine v resničnem svetu rešuje bakrena pletenica
• Kaj je bakrena pletenica (in kaj ni)
• Kako izbrati bakreno pletenico brez ugibanja
• Tabela hitre izbire
• Prekinitev in namestitev, ki ne bo spodletela
• Praktični pregledi in preverjanja
• Pogoste napake in preprosti popravki
• Tipični primeri uporabe in ujemanje prave pletenice
• pogosta vprašanja
• Naslednji korak

Oris

1. Ugotovite točko bolečine: vročina, utrujenost zaradi vibracij, hrup, korozija ali prostorske omejitve
2. Potrdite vrsto opravila: ozemljitveni trak, lepljenje, oklopni tulec ali gibljivi priključek
3. Izberite vrsto pletenice: ravna ali cevasta, gola ali konzervirana, fina ali groba pramena
4. Dimenzionirajte ga glede na namen: površina preseka, dolžina in dovoljen dvig temperature
5. Pravilno končanje: stiskanje, varjenje/spajkanje ali spajkanje (samo kjer je primerno)
6. Preverite na terenu: upornost, temperaturo in "preskus nihanja" pod obremenitvijo

Bolečine v resničnem svetu rešuje bakrena pletenica

Ljudje redko »želijo« bakreno pletenico. Kar hočejo, je, da se problem preneha dogajati. Tu so glavne bolečine, za katere Copper Braid obravnava:

• Intermitentna ozemljitevzaradi vibracij, premikanja vrat ali toplotnega raztezanja
• Težave z EMIkot so nestabilni signali, hrupni senzorji ali glavoboli glede skladnosti
• Vroče točkepri prožnih mostičkih, kjer trden kabel ne more preživeti ponavljajočih se gibov
• korozijana izpostavljenih točkah lepljenja, zlasti v vlažnem ali slanem okolju
• Prostorske omejitvekjer je okrogel kabel preveč trd ali prevelik za varno napeljavo

Ključna prednost je fleksibilnost. Bakrena pletenica razširi upogibno obremenitev na številne fine pramene, zaradi česar bolje prenaša gibanje kot togi prevodnik. Če je pravilno nameščen, lahko zagotovi tudi široko kontaktno površino za lepljenje in zaščito aplikacij.

Kaj je bakrena pletenica (in kaj ni)

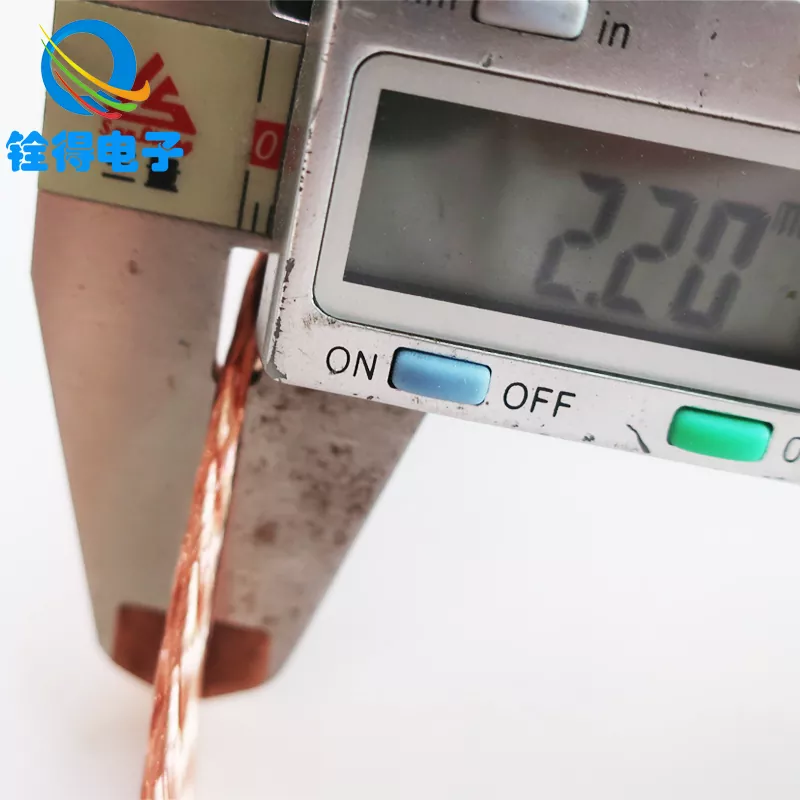

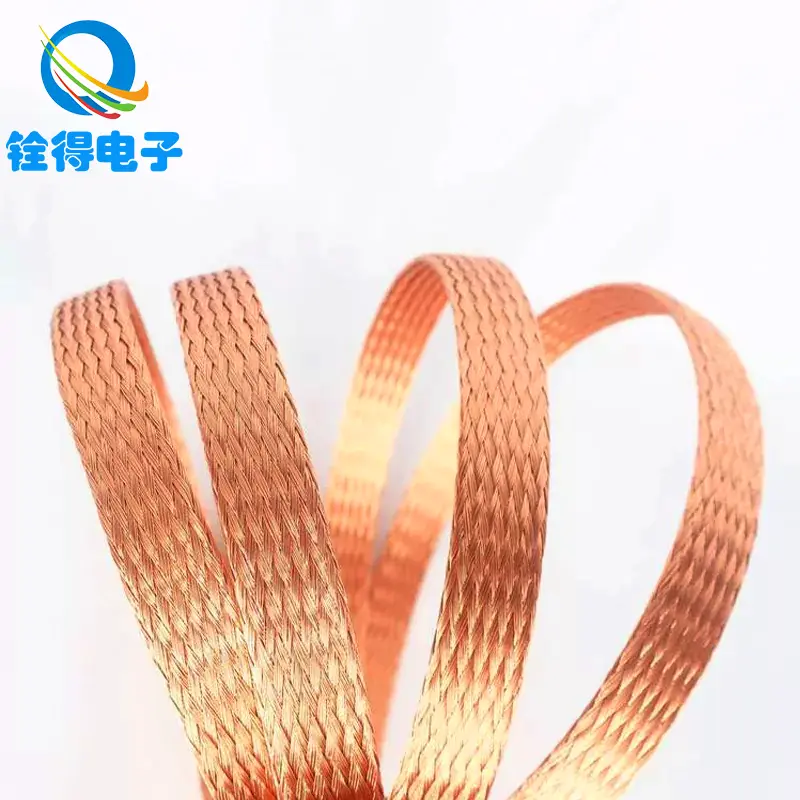

Bakrena pletenica je tkani prevodnik iz številnih bakrenih niti. Lahko se proizvaja kot aravna pletenica(običajno za ozemljitvene trakove) ali acevasta pletenica(pogosto se uporablja kot zaščitni tulec nad kabli).

V čem je odličen:

• Fleksibilno lepljenjemed gibljivimi deli (vrata, pokrovi, okvirji motorjev, odstranljive plošče)
• Poti z nizko impedancopri višjih frekvencah, ko so geometrija in zaključki optimizirani
• Mehanska vzdržljivostv primerjavi z enim trdnim vodnikom pri ponavljajočem se upogibanju

Kaj ni:

• Čarobni popravek za slabe postavitve ozemljitve (dolge zanke in površne vezi še vedno povzročajo težave)
• Nadomestek za pravilno dimenzioniran prevodnik (premajhen se bo še vedno segreval)
• Odporen na slabe zaključke (večina "odpovedi pletenic" je napak zaključkov)

Pri praktičnem pridobivanju virov boste pogosto videligoli bakerinkositrni baker. Kositrni baker je priljubljen pri odpornosti proti oksidaciji in lažje spajkanje sta prednostni nalogi. Goli baker je lahko dobra izbira za nadzorovane, suhe notranjosti, kjer sta pomembni največja prevodnost in stroškovna učinkovitost.

Veliko inženirjev in kupcev sodeluje s proizvajalci, kot je nprDongguan Quande Electronics Co., Ltd. ko potrebujejo prilagojene možnosti Copper Braid ozemljitveni trakovi, zaščitni tulci ali prilagodljivi konektorji po meri za različne realnosti namestitve.

Kako izbrati bakreno pletenico brez ugibanja

Izbira bakrene pletenice je najlažja, ko prenehate razmišljati o "pletenica = pletenica" in se raje odločite glede na delo, ki ga mora preživeti. Uporabite ta kontrolni seznam:

• 1) Dvig toka in temperature:Če pletenica prenaša tok (ne samo lepljenje), jo odmerite tako, da se ne bo segrela. Ogrevanje se običajno najprej pojavi na koncih, nato vzdolž pletenice. Če ste v dvomih, izberite večji prečni prerez ali vzporedno več pletenic.
• 2) Življenjska doba Flex in vzorec gibanja:Pas, ki se upogne 10-krat na dan, je drugačen od tistega, ki nenehno vibrira. Za pogosto upogibanje dajte prednost tanjšim pramenom in primerno ohlapnostjo. Izogibajte se ostrim ovinkom in "tečajnim točkam".
• 3) Okolje:Vlažnost, slana megla, kemični hlapi in izpostavljenost na prostem vas potiskajo k pokositrenemu bakru in zaščitenim površinam za lepljenje. Če so vključene različne kovine (na primer bakrena pletenica, vezana na aluminij), načrtujte nadzor korozije z ustrezno strojno opremo in pripravo površine.
• 4) Geometrija in dolžina:Krajši je običajno boljši za učinkovitost. Pletenica naj bo čim krajša, hkrati pa omogoča gibanje. Široke, ploščate pletenice lahko izboljšajo območje lepljenja in zmanjšajo induktivne učinke v primerjavi z dolgim, tankim kablom.
• 5) Način prekinitve:Odločite se zgodaj: stiskanje, varjenje/spajkanje ali spajkanje. To določa, kakšna pletenica in prevleka sta smiselni. (In ja, odpovedi so pomembnejše, kot si večina ljudi želi priznati.)

Tabela hitre izbire

Prekinitev in namestitev, ki ne bo spodletela

Če Copper Braid »skrivnostno« odpove, je to običajno zato, ker je bila prekinitev obravnavana kot naknadna misel. Tukaj je opisano, kako zagotovite dolgotrajno povezavo:

• Priprava površine:Čiste, svetle kovinske kontaktne površine premagajo »zategovanje«. Odstranite barvo/oksid, kjer je potrebno lepljenje, in nato po potrebi zaščitite spoj.
• Pravilno opravljeno stiskanje:Za debelino in širino pletenice uporabite ustrezen profil zanke in matrice. Slabo zvijanje ustvarja visoko odpornost in toploto. Dobro zvijanje postane mehansko stabilno in električno skladen.
• Možnosti varjenja/spajkanja:Za zahtevne aplikacije (visok tok ali močne vibracije) lahko varjeni ali spajkani zaključki prekašajo spajkanje z zmanjšanjem lezenja in toplotne utrujenosti. To je odvisno od vašega postopka sestavljanja in materialov.
• Spajkanje previdno:Spajka lahko zlepi pletenico in spremeni gibljiv trak v trd "napetost", ki se zaskoči na robu spajkanega območja. Če je potrebno spajkanje, nadzorujte odtekanje in zagotovite razbremenitev napetosti.
• Razbremenitev in usmerjanje:Dajte pletenici nežno krivuljo. Izogibajte se ostrim gubam. Preprečite drgnjenje pletenice na robovih. Če se pletenica premika, se mora premikati gladko – ne sme se strgati, zvijati ali zvijati.

Preprosto pravilo: pletenica naj bo fleksibilen element, ne končna točka. Če vaš sklep postane tečaj, boste dobili razpoke zaradi utrujenosti in rast odpornosti.

Praktični pregledi in preverjanja

Ne potrebujete laboratorija, da potrdite, ali Copper Braid opravlja svoje delo. Ti praktični pregledi zgodaj odkrijejo večino težav:

• Preverjanje odpornosti (izhodišče):Po namestitvi izmerite upor med spoji in nato ponovno preverite po vibracijah ali termičnih ciklih.
• Preverjanje temperature (pod obremenitvijo):Če pletenica nosi tok, zaženite sistem in poiščite vroče točke na ušesih in kontaktnih površinah.
• Vizualni pregled:Poiščite potemnitev, zelenkasto oksidacijo, zlomljene pramene ali zrahljano okovje.
• Wiggle test:Ko izklopite napajanje in upoštevate varne postopke, nežno upognite sklop in preverite, ali je sklep mehansko stabilen.

Če se odpor sčasoma poveča, to obravnavajte kot zgodnje opozorilo. Pletenica redko "nenadoma odpove" - ​​poslabša se, dokler sistem ne postane nezanesljiv.

Pogoste napake in preprosti popravki

• Napaka:Uporaba pletenice, ki je preozka, ker se "prilega".
  Popravek:Velikost za tok in delovni cikel. Če je prostora malo, razmislite o več vzporednih kitkah ali drugi geometriji.
• Napaka:Prekomerno spajkanje in spreminjanje pletenice v togo palico.
  Popravek:Dajte prednost metodam stiskanja ali nadzorovanih zaključkov in dodajte razbremenitev napetosti.
• Napaka:Lepljenje na barvo, oksid ali onesnažene površine.
  Popravek:Površino ustrezno pripravite in jo po potrebi zaščitite po montaži.
• Napaka:Dolge pletenice, ki delujejo kot antene.
  Popravek:Naj bo kratek, neposreden in mehansko podprt.
• Napaka:Ignoriranje korozije na spojih različnih kovin.
  Popravek:Uporabljajte ustrezno strojno opremo, premaze in zaščito za spoje, ki so primerni okolju.

Tipični primeri uporabe in ujemanje prave pletenice

Bakrena pletenica se pojavi v številnih panogah, ker rešuje specifično kombinacijo električnih in mehanskih potreb. Tu so pogosti primeri uporabe in čemu dati prednost:

• Krmilne omare in ohišja:Dajte prednost zanesljivemu lepljenju vrat in odstranljivih plošč. Ploščati trakovi iz bakrene pletenice z robustnimi ušesi so običajni.
• Avtomatizacija in robotika:Dajte prednost upogibni življenjski dobi in razbremenitvi obremenitev. Cikli gibanja kaznujejo slabo usmerjanje bolj, kot večina ljudi pričakuje.
• Močnostna elektronika (pretvorniki, pogoni, UPS):Dajte prednost trenutni zmogljivosti in toplotni stabilnosti. Preverite temperaturo pri dejanski delovni obremenitvi.
• Obloge za zaščito kabla:Dajte prednost doslednemu kritju in pravilni tehniki prekinitve. Odličen tulec s slabo končno povezavo ne bo zagotovil doslednih rezultatov.
• Telekomunikacije in instrumenti:Dajte prednost povezovanju z nizkim hrupom in stabilnim povezavam, ki se sčasoma ne spreminjajo.

Ko kupite bakreno pletenico, bodo najbolj ustrežljivi dobavitelji vprašali o okolju, gibanju, toku in načinu zaključevanja – ker te podrobnosti določajo, ali se bo pletenica obnašala kot dolgoročna rešitev ali ponavljajoče se vzdrževanje.

pogosta vprašanja

1) Ali je konzervirana bakrena pletenica vedno boljša od čistega bakra?

Ne vedno. Kositrana bakrena pletenica je odlična za odpornost proti koroziji in je z njo lažje delati pri določenih metodah sestavljanja. Goli baker je lahko idealen v čistih, suhih okoljih, kjer je tveganje oksidacije majhno in je prednostna naloga največja prevodnost.

2) Zakaj se moja bakrena pletenica na koncih segreje?

Vroči konci običajno kažejo na visoko odpornost na zaključku: slabo stiskanje, onesnažene površine, ohlapna strojna oprema ali spoj, ki je premajhen za tok. Najprej popravite zaključek, preden krivite pletenico.

3) Ali lahko bakrena pletenica nadomesti standardno ozemljitveno žico?

Bakrena pletenica je najboljša, ko potrebujete prilagodljivost, široko vezno območje ali robusten trak, ki preživi gibanje. Za statične, zaščitene vode je lahko preprostejši standardni vodnik. Mnogi sistemi uporabljajo oboje – vsak, kjer je to smiselno.

4) Kako kratka mora biti ozemljitvena pletenica?

Čim krajši kot praktičen, hkrati pa omogoča gibanje in varno usmerjanje. Dodatna dolžina lahko doda neželeno območje zanke in mehansko ohlapnost. Nežna krivulja je boljša od dolge zanke.

5) Katera je največja napaka pri namestitvi bakrene pletenice?

Obravnavati ga kot "samo kos bakra" in ignorirati kakovost zaključkov in pripravo površine. Spoj je sistem. Če je sklep nestabilen, bo zmogljivost slabšala in sledile bodo okvare.

6) Kako preprečim pokanje zaradi utrujenosti v premikajočem se traku?

Poskrbite za ohlapnost, izogibajte se ostrim upogibom, preprečite, da bi zaključek postal tečaj, in preprečite drgnjenje na robovih. Če je gibanje pogosto, izberite konstrukcijo za ponavljajoče se upogibanje in dodajte razbremenitev.

7) Ali lahko Copper Braid pomaga pri težavah z motnjami?

Da—če se uporablja kot vezni trak ali zaščitni tulec s pravilno napeljavo in zaključkom. Če se hrup nadaljuje, preglejte celotno postavitev ozemljitve in zagotovite, da so vezi kratke, čiste in dosledne.

Naslednji korak

Bakrena pletenica najbolje deluje, če se z njo ravna kot z oblikovano komponento – izbrana za okolje, dimenzionirana za delo in skrbno zaključena. Naredite to in dobili boste stabilno ozemljitev, manj presenečenj zaradi hrupa in veliko manj vzdrževanja "zakaj to spet ne uspe".

Če izbirate bakreno pletenico za ozemljitvene trakove, oklopne rokave ali prilagodljive priključke po meri in želite priporočilo na podlagi dejanskih podrobnosti uporabe, Dongguan Quande Electronics Co., Ltd. lahko podpira ujemanje specifikacij in proizvodne možnosti—kontaktirajte nasda bi razpravljali o vaših zahtevah in dobili rešitev, ki ustreza vašim pogojem namestitve.
