Zakaj je bakrena pletenica tiha rešitev za nezanesljivo ozemljitev?
Povzetek
Bakrena pletenica je videti preprosta – samo prameni, vtkani v prožen trak – vendar se pokaže na mestih, kjer »preproste« težave hitro postanejo drage: pregretje povezav zbiralke, ozemljitveni trakovi, ki počijo pod vibracijami, zaščitne poti, ki delujejo občasno, in spoji akumulatorja ali pretvornika, ki se po nekaj mesecih zrahljajo. Ta članek razčlenjuje, kajbakrena pletenicadejansko počne, katere pogoste okvare preprečuje in kako izbrati pravo kitko za vaš trenutek, okolje in mehanske obremenitve. Dobili boste tudi nasvete za namestitev, ki zmanjšajo število povratnih klicev, primerjavo s kabelskimi čevlji in togimi trakovi ter pogosta vprašanja z odgovori vprašanja, ki jih večina ekip postavi šele, ko gre kaj narobe.
Vsebina
- Kaj je bakrena pletenica in kam se prilega?
- Bakrena pletenica rešuje težave strank
- Izbira prave bakrene pletenice
- Velikost in zmogljivost
- Nasveti za namestitev, ki preprečujejo povratne klice
- Pogoste napake in kako se jim izogniti
- Bakrena pletenica proti alternativam
- Kakovost in sledljivost
- Prijave po panogah
- pogosta vprašanja
- Zaključek
Oris
- Opredelite bakreno pletenico v preprostem jeziku in razložite, zakaj je vse bistvo v prilagodljivosti.
- Map pletenica koristi resničnim točkam bolečine: toplota, vibracije, korozija in električni hrup.
- Navedite kontrolni seznam za izbiro: prevleka, tkanje, velikost, način zaključevanja in okolje.
- Delite navade namestitve, ki ohranjajo nizko odpornost in dolgo življenjsko dobo.
- Primerjajte bakreno pletenico s kabli, togimi palicami in pletenim tulcem.
- Zaključite s kupcem prijaznim kontrolnim seznamom kakovosti in jasnim naslednjim korakom.
01Kaj je bakrena pletenica in kam se prilega?

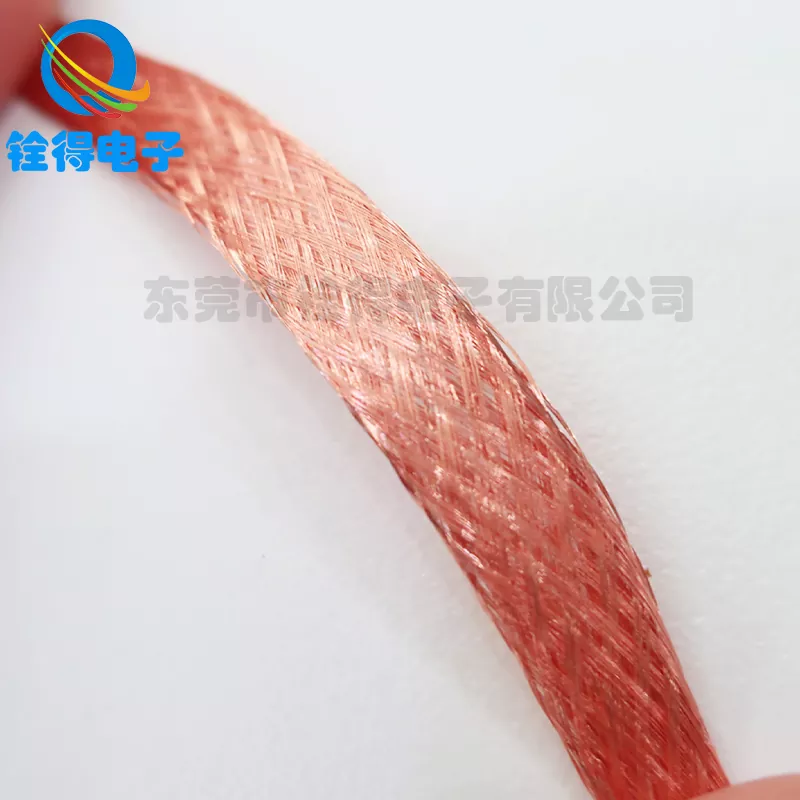

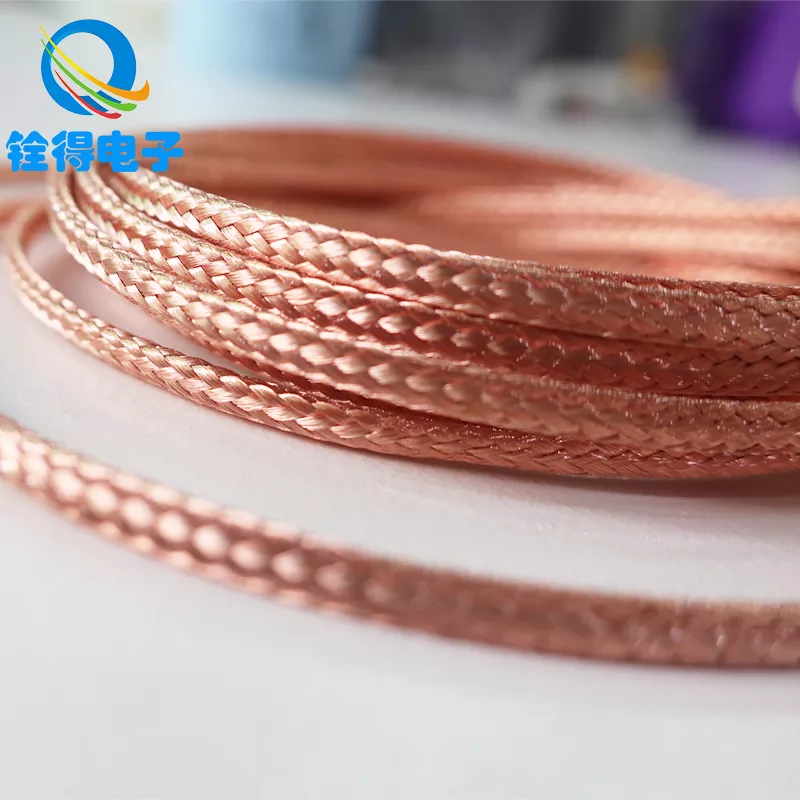

Bakrena pletenica je tkani prevodnik, izdelan iz številnih finih bakrenih niti. Namesto da bi deloval kot trda palica, se obnaša kot prožen trak: zlahka se upogne, absorbira gibanje in širi električni tok po široki poti nizkega profila.
Ta prilagodljivost ni "lepo imeti". To je razlog, da se bakrena pletenica uporablja pri ozemljitvi, povezovanju in visokotokovnih povezavah, kjer vibracije, toplotno raztezanje, premikanje vrat/tečaja ali ponavljajoči se servisni dostopi bi utrudili tog konektor. Z drugimi besedami: če se vaša priključna točka vsaj malo premakne, lahko bakrena pletenica ostane električna kontinuiteta brez pokanja, popuščanja ali koncentracije napetosti na enem vijaku.
Osnovno pravilo:Če mora vaša trenutna pot preživeti gibanje, je bakrena pletenica pogosto najpreprostejši način, da naredite to pot prevodno in vzdržljivo.
02Bakrena pletenica rešuje težave strank
1) "Naš ozemljitveni trak po tresljajih vedno znova odpoveduje."
Pletenice porazdelijo upogibanje na tisoče mikro pramenov. To pomeni, da se trak lahko večkrat upogne, ne da bi pri tem počila ena trda »tečajna točka«. Pri vozilih, generatorjih, vratih stikalnih naprav in vrtljivi opremi je to pogosto razlika med trakom, ki traja tedne, in tistim, ki traja leta.
2) "Vidimo vroče točke na spoju, vendar je navor pravilen."
Toplota običajno izvira iz upora, upor pa pogosto izhaja iz slabega površinskega stika, oksidacije ali priključka, ki pod obremenitvijo ne leži ravno. Bakrena pletenica lahko zmanjša toploto z zagotavljanjem široke kontaktne površine in z dopuščanjem rahle neusklajenosti, ne da bi "odskočila" stran od spojne površine.
3) "Signalni šum in motnje ubijajo našo stabilnost."
Tla in povezovalne poti vplivajo na zmogljivost hrupa bolj, kot si večina ekip želi priznati. Stabilna vez z nizko impedanco lahko zmanjša lebdeče potenciale in pomagajte zaščiti opraviti svoje delo. Pleteni trakovi se običajno uporabljajo za lepljenje ohišij, vrat, regalov in plošč, tako da pot zaščite skozi čas ostane neprekinjena.
4) "Korozija dela naše povezave nepredvidljive."
V vlažnem ali industrijskem okolju lahko goli baker oksidira. Prevlečene možnosti (običajno pokositreni baker) lahko izboljšajo odpornost proti koroziji in spajkanje, še posebej, če so vzdrževalni intervali dolgi ali je oprema na prostem.
03Izbira prave bakrene pletenice
Večina napak pri nakupu se zgodi, ker ljudje izberejo bakreno pletenico, kot da gre za generično blago. ni. »Prava« kitka je tista, ki se ujema z vašo povpraševanje po električni energijiinvaša mehanska realnost.
Preden zahtevate ponudbo, uporabite ta kontrolni seznam za izbiro:
- Trenutni in delovni cikel:neprekinjeno v primerjavi s kratkimi izbruhi in kako pogosto se pojavijo vrhovi.
- Meje dviga temperature:kaj je sprejemljivo v bližini izolacije, plastike ali občutljivih senzorjev.
- Okolje:čista, vlažna, slana, oljnata, kemična ali zunanja izpostavljenost UV žarkom.
- Profil gibanja:nenehne vibracije, občasno upogibanje, premikanje tečajev ali samo toplotna ekspanzija.
- Način prekinitve:nagubani ušesi, varjeni konci, stisnjene dlani ali spajkane povezave.
- Montažna geometrija:velikost vijaka, razmik, radij upogiba in razmik.
- Seznanjanje materiala:vmesniki baker-aluminij ali baker-jeklo pogosto potrebujejo dodatno pozornost.
04Velikost in zmogljivost
Ljudje radi zahtevajo eno samo »oceno ojačevalnika«, vendar je dejanska zmogljivost odvisna od več dejavnikov: površine preseka pletenice, števila pramenov, tesnosti vezave, pretok zraka, montažni tlak in temperaturne omejitve okoli konektorja. Zato se lahko dve kitki, ki sta si podobni, na terenu obnašata zelo različno.
Kaj je dejansko pomembno pri dimenzioniranju bakrene pletenice:
- Površina prečnega prereza:več bakra običajno pomeni manjši upor in manj toplote.
- Kakovost stikov pri zaključkih:odlična pletenica s slabo končno povezavo je še vedno slab sklop.
- Dolžina:daljši trakovi povečajo odpornost; naj bodo teki tako kratki, kot je praktično, ne da bi vsiljevali tesne ovinek.
- Življenjska doba Flex:za gibljive sklepe dajte prednost konstrukciji, ki dopušča večkratno upogibanje.
- Stanje površine:prevleka in čistoča vplivata na dolgoročno stabilnost.
| Točka odločitve | Tipične možnosti | Kdaj ga izbrati | Pogosta past |
|---|---|---|---|
| Površinska obdelava | Goli baker/kositreni baker | Uporabite konzervirano, kjer je vpletena vlaga, slana megla ali spajkanje | Ob predpostavki, da bo goli baker na prostem ostal nizkoodporen |
| Faktor oblike | Ravna pletenica / Okrogla pletenica | Ravno za lepljenje trakov in nizek profil; okrog, kjer je pot tesna | Izbira kroga za povezavo vrat in ustvarjanje togega tečaja |
| Gostota tkanja | Ohlapno/srednje/tesno | Looser se lahko bolje upogne; tesnejše lahko držijo obliko in zmanjšajo zagozdenje | Preveč napeta pletenica v spojih z visokimi vibracijami → utrujenost na koncih |
| Slog zaključka | Krimp / Varjenje / Stisnjena dlan | Varjene/stisnjene dlani za stabilne konce z nizkim uporom pri zahtevnem delu | Zanašanje na "ročno spajkane" konce za visokonapetostne industrijske povezave |
05Nasveti za namestitev, ki preprečujejo povratne klice
Številne "napake pletenice" so v resnici napake pri namestitvi. Tukaj so navade, zaradi katerih bakrena pletenica deluje tako, kot ste pričakovali.
- Pripravite spojno površino:odstranite barvo, oksidacijo in umazanijo, kjer trak pristane. Osnova je čist stik kovine s kovino.
- Uporabite ustrezne sklope strojne opreme:ploščato podložko za pokritost, vzmetno podložko, kjer je potrebno, in se izogibajte mehkemu okovju, ki se sprosti pod vročino.
- Upoštevajte polmer krivine:ne prepognite traku blizu zaključka. Če se mora upogniti, naj to stori postopoma.
- Pot za gibanje:če se vrata zanihajo, dovolite gladko zanko namesto tesnega loka, ki koncentrira stres.
- Krmilni galvanski vmesniki:če lepite bakreno pletenico na aluminij, razmislite o združljivi prevleki, površinski obdelavi ali pregradnih rešitvah.
- Preverite po termičnem ciklu:v visokotokovnih sistemih ponovno preverite vzorec po segrevanju in ohlajanju, da potrdite stabilnost.
06Pogoste napake in kako se jim izogniti
Napaka:Nakup "najcenejše kitke" in domneva, da so vse kitke enake.
Popravek:Določite konstrukcijo, oplaščenje, način zaključevanja in osnovni inšpekcijski standard za vsako serijo.
Napaka:Preveč skrajšan trak, tako da je pod napetostjo.
Popravek:Dajte mu dovolj dolžine, da se bo naravno upognil. Sproščen trak živi dlje in ostane bolj stabilen.
Napaka:Ignoriranje končne povezave.
Popravek:Odpovedi obravnavajte kot del izdelka. »Konec« je pogosto tam, kjer se začneta upor in vročina.
Napaka:Namestitev na barvane ali umazane površine.
Popravek:Če površina ni prevodna, pletenica ne more narediti čarovnije. O čistem stiku se ni mogoče pogajati.
07Bakrena pletenica proti alternativam
Bakrena pletenica ni vedno pravi odgovor, je pa pogosto najbolj prizanesljiv.
| Možnost | Moč | šibkost | Najboljša uporaba |
|---|---|---|---|
| Pas iz bakrene pletenice | Obvladuje gibanje, širok stik, zanesljivo lepljenje | Potrebuje dober zaključek in čiste površine | Vrata, paneli, vibracijske cone, fleksibilna ozemljitev |
| Standardni kabel s čepi | Preprosto pridobivanje, znana namestitev | Lahko utrujenost blizu lug; obsežnejše usmerjanje; manj "ploskega" stika | Statične povezave z zmernim gibanjem |
| Trdna bakrena palica/trak | Zelo nizek upor, stabilna geometrija | Ne prenaša vibracij ali ponavljajočih se upogibov | Fiksne avtobusne povezave, stabilna ohišja |
| Zaščitni pleteni rokav | Odlično za pokrivanje kablov | Sam po sebi ni robusten napajalni/ozemljitveni pas | EMI zaščita na kablih, ne vezni trakovi |
08Kakovost in sledljivost
Če se bakrena pletenica uporablja za opremo, ki si ne more privoščiti izpadov, jemljite izbiro dobavitelja kot odločitev glede zanesljivosti in ne le kot odločitev o ceni. Iščite doslednost: stabilno tkanje, nadzorovani materiali in predvidljivi zaključki.
pri Dongguan Quande Electronics Co., Ltd., ekipe običajno podpirajo aplikacije bakrene pletenice pri potrebah po ozemljitvi, povezovanju in prevodnem povezovanju, s pozornostjo do praktičnih podrobnosti, ki so pomembne za kupce: ponovljiva konstrukcija, zaključne možnosti, prilagojene okolju, in sklopi, ki ustrezajo dejanskim omejitvam namestitve.
Vprašanja, ki jih je vredno zastaviti vsakemu dobavitelju:
- Ali lahko navedete podrobnosti o konstrukciji pletenice (število pramenov, slog pletenice, nominalni prečni prerez)?
- Katere možnosti prevleke/končne obdelave so na voljo za odpornost proti koroziji?
- Kako potekajo zaključki in kako se preverja kakovost konca?
- Kakšna identifikacija serije ali sledljivost je na voljo, če se pojavi težava na polju?
- Ali lahko pomagate priporočiti geometrijo traku za nihanje vrat, območje vibracij ali toplotno raztezno spojko?
09Prijave po panogah
Moč in energija
- Baterijski nosilci in ozemljitev pretvornika
- Lepljenje vrat stikalne naprave in ozemljitev plošče
- Visokotokovne gibljive povezave, kjer je toplotno kroženje pogosto
Industrijska avtomatizacija
- Ohišja strojev in vezi za omarice
- Robotika in premikajoči se sklopi
- Ozemljitvene poti za pogone in krmilnike, občutljive na hrup
Prevozništvo
- Ozemljitveni trakovi šasije vozila
- Vezi med motorjem in okvirjem, ki preživijo tresljaje
- Železniške in pomorske spojne točke v težkih okoljih
Telekom in elektronika
- Lepljenje omare in kontinuiteta ohišja
- Zaščitite ozemljitvene poti za stabilno delovanje
- Servisne povezave, ki se po večkratnem dostopu ne poslabšajo
10pogosta vprašanja
Kakšna je razlika med golo in konzervirano bakreno pletenico?
Goli baker nudi odlično prevodnost, vendar lahko lažje oksidira v vlažnem ali korozivnem okolju. Pokositrena bakrena pletenica doda zaščitno plast, ki običajno izboljša odpornost proti koroziji in olajša spajkanje v številnih sklopih.
Ali bakrena pletenica zmanjša električni šum?
Pomaga lahko, kadar je hrup povezan s slabo povezavo ali nedoslednimi ozemljitvenimi potmi. Stabilna vez z nizko impedanco podpira kontinuiteto ohišja in lahko zmanjša lebdeči potenciali, ki prispevajo k motnjam. To ni čarobni filter, je pa pogosto ključni del strategije čiste ozemljitve.
Zakaj se moj trak segreje, tudi ko je pletenica videti debela?
Toplota se pogosto začne na koncih. Slaba priprava površine, oksidacija, ohlapna strojna oprema ali zaključki nizke kakovosti lahko dodajo dovolj odpornosti za ustvarjanje vročih točk. Preverite stik med kovino in kovino, celovitost zaključka in strategijo navora namestitve – nato preglejte dolžino in napeljavo traku.
Kako dolgo naj traja ozemljitveni trak z bakreno pletenico?
Življenjska doba je odvisna od resnosti gibanja, okolja in kakovosti namestitve. V nežnih pogojih lahko traja leta. V pogojih z visokimi vibracijami ali jedkostjo pravilna obloga, pravilna napeljava in robustni zaključki postanejo razlika med "kratkotrajnim potrošnim materialom" in "nastavi in pozabi".
Ali lahko bakrena pletenica nadomesti togo povezavo zbiralke?
včasih. Če je cilj prilagodljivost (toplotna ekspanzija, vibracije, dostop do storitev), je pletenica močan kandidat. Če je povezava popolnoma statična in potrebujete največjo togost, je zbiralka morda primernejša. Številni sistemi uporabljajo oboje: vodilo za fiksne vode, pletenico za premične točke.
11Zaključek
Najboljša bakrena pletenica je tista, o kateri vam nikoli več ni treba razmišljati: deluje hladno, ostane neprekinjena zaradi tresljajev in ohranja vašo ozemljitev in vez stabilno tudi po mesecih toplotnega cikla in servisnega dostopa. Če imate opravka z vročimi spoji, prekinjeno kontinuiteto ali hrupno opremo, ki bi "morala biti v redu," bakrena pletenica je pogosto najčistejši način za odstranitev mehanske obremenitve zaradi električnega problema.
Če želite pomoč pri izbiri konstrukcije bakrene pletenice, sloga zaključka ali geometrije traku, ki ustreza vašim dejanskim pogojem delovanja, dosečiDongguan Quande Electronics Co., Ltd.inkontaktirajte nasz vašimi trenutnimi, okoljskimi in namestitvenimi podrobnostmi – vaš prihodnji jaz vam bo hvaležen.
