Zakaj so bakrene pletene žice pomembnejše, kot si mislite?

Povzetek

Bakreno pletene žicevideti preprosto – veliko drobnih pramenov, stkanih v ravno ali cevasto kito – vendar se nahajajo na presečišču električna zmogljivost in mehanska resničnost. Če ste že kdaj videli, kako se ozemljitveni trak zlomi po mesecih tresljajev, ste opazovali vročo ohišje na točki spoja ali preganja občasne težave z EMI, ki "izginejo" med pregledom, glavni vzrok pogosto leži v izbiri pletenice, način zaključevanja in kakovost stika s površino.

V tem priročniku boste izvedeli, v čem se bakrena pletenica razlikuje od polnih vodnikov, kako prilagoditi konstrukcijo pletenice vašemu primeru uporabe, kaj zahtevati pri nabavi (da ne boste ugibali) in kako se izogniti najpogostejšim napakam pri namestitvi, ki dobro pletenico spremenijo v slaba povezava.

Kazalo

Oris

1. Prenesite dejanske bolečine v zahteve za kitke
2. Razumeti strukturo pletenice in zakaj se obnaša drugače kot polna žica
3. Izberite prevleko, geometrijo in zaključek glede na okolje in gibanje
4. Uporabite preprost kontrolni seznam specifikacij, da zmanjšate menjavo dobaviteljev naprej in nazaj
5. Namestite pravilno, da ohranite nizek upor in visoko zanesljivost

Katere težave rešujejo bakrene pletene žice?

Večina kupcev ne začne z mislijo »PotrebujemBakreno pletene žice.” Začnejo s težavo:

• Vibracije in gibanje:Utrujenost trdnih vodnikov. Pletenice se upogibajo in porazdelijo obremenitev po številnih pramenih.
• Zanesljivost ozemljitve in povezovanja:Pletenica lahko ustvari pot z nizko impedanco, če je pravilno nameščena in zaključena.
• Vroče točke na povezovalnih točkah:Slabo kontaktno območje, nepravilna zanka/zavihek ali premajhna pletenica lahko koncentrirajo toploto.
• EMI in težave s hrupom:V določenih kontekstih ozemljitve/povezovanja in zaščite pletenice pomagajo upravljati poti visokofrekvenčnih motenj.
• Korozivna ali vlažna okolja:Napačna površinska obdelava lahko oksidira, poveča odpornost in povzroči občasne napake.
• Zmeda pri nabavi:»Širina pletenice« sama po sebi ne določa učinkovitosti; gradnja in zaključek sta prav tako pomembna.

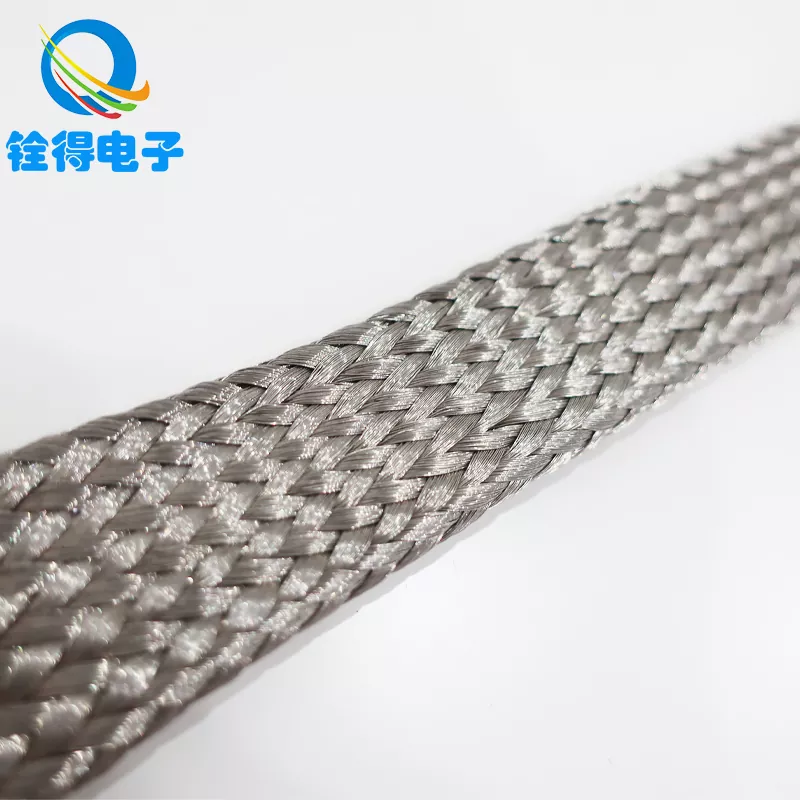

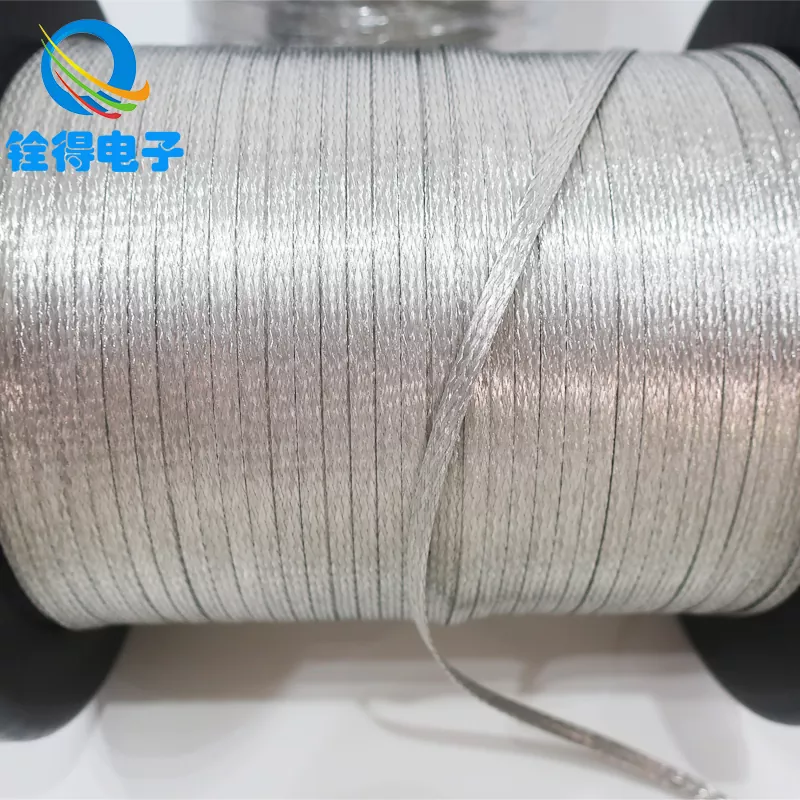

Kaj so bakreno pletene žice in kako so zgrajene?

Bakreno pletene žiceso stkane iz več finih bakrenih niti. Ta struktura ustvarja dve praktični prednosti:prilagodljivost(pletenica se premika brez koncentracije napetosti v eni točki) inodvečnost(veliko pramenov si deli tok in obremenitev).

Toda "pletenica" ni ena stvar. Tu so osnovne konstrukcijske spremenljivke, ki spreminjajo zmogljivost:

• Premer pramena in število:Tanjši prameni se na splošno bolje upognejo; več pramenov lahko deli tok in izboljša vzdržljivost.
• Vzorec pletenice in prekrivnost:Tesnejše pletenice pogosto držijo obliko in se bolje stikajo; ohlapnejše pletenice so lahko bolj prožne, vendar mehansko manj robustne.
• Oblika:Ploščate pletenice so običajne za ozemljitvene trakove; cevaste pletenice se lahko uporabljajo kot rokavi ali razširljivi ščitniki v določenih konstrukcijah.
• Površinska obdelava:Možnosti golega bakra v primerjavi s prevlečenimi (pogosto izbrane zaradi odpornosti proti koroziji in možnosti spajkanja).
• Način prekinitve:Vmesniki z vpenjanjem, varjenjem, spajkanjem ali sponkami z vijačnimi spojkami se rodijo številne napake.

Namig: če vaš dobavitelj zahteva samo "širino" in "dolžino", se verjetno usmerjate proti neusklajenim pričakovanjem. Dober prodajalec bo razpravljal o okolju, gibanju in zaključku.

Kje jih uporabiti (in kje ne)?

Bakreno pletene žicese običajno izberejo, ko mora povezava prenesti tok (ali zagotoviti povezovalno pot z nizko impedanco), hkrati pa tudi ravnanje z gibanjem ali vibracijami.

Kako izbrati pravo pletenico

Če želite nabavi prijazen način za specBakreno pletene žice, uporabite ta kontrolni seznam po korakih. Neurejene simptome spremeni v jasne zahteve.

• Opredelite delo:ozemljitveni/vezni trak, gibljivi konektor, oklopni tulec ali tokovni člen.
• Ocenite povpraševanje po električni energiji:trenutna raven, delovni cikel in sprejemljivo povišanje temperature (izogibajte se ugibanju – uporabite svoje sistemske podatke).
• Opišite mehansko resničnost:stalne vibracije, občasno upogibanje, premikanje tečajev ali cikli toplotnega raztezanja.
• Izberi obliko:ploska pletenica za trakove in lepljenje, cevasta pletenica za rokave ali razširljiva pokritost v določenih sklopih.
• Izberite površinsko obdelavo glede na okolje:vlažen/slan zrak, industrijski hlapi ali čista omara v zaprtih prostorih.
• Podrobnosti o prekinitvi zaklepanja:vrsta zatiča, velikost vijaka, razmik med luknjami, postopek stiskanja/varjenja in ali so konci potrebni za kositranje ali obroče.
• Zaščita načrta:obrabne obloge, izolacijske plasti ali razbremenitev napetosti, če bi pletenica drgnila ob ostre robove.

Primerjalna tabela za običajne možnosti pletenice

Spodaj je praktična primerjava, ki jo lahko kopirate v RFQ. Osredotoča se na spremembe v resničnem svetu, ne le na to, kaj je v katalogu videti drugače.

Profesionalni nasvet: Ko primerjate dobavitelje, jih prosite, naj navedejo podrobnosti o konstrukciji (premer pramenov/število, pokritost pletenice in specifikacije zaključka). »Enakovredna širina« ni enakovredna zmogljivost.

Kupci morajo zahtevati preverjanje kakovosti in dokumentacijo

Če je vaš projekt občutljiv – močnostna elektronika, industrijska oprema, železnica, EV podsistemi ali katera koli varnostno kritična zemeljska pot –Bakreno pletene žicekot a komponenta, ne blago. Tukaj je čist seznam zahtev za QA, ki deluje, ne da bi preobremenil vašega dobavitelja:

• Kontrola vhodnega materiala:opis stopnje bakra, opis prevleke (če je primerno) in sledljivost serije
• Električno preverjanje:Metoda preverjanja odpornosti/kontinuitete in merila sprejemljivosti (na dolžino ali na sklop)
• Potrditev prekinitve:zapisi višine/širine zvitka (če je zvit), pristop preskusa vleke in standard vizualnega pregleda
• Nadzor dimenzij:toleranca širine/debeline, toleranca razmika lukenj (če je sestavljena z ušesi)
• Dokumenti o skladnosti:CoC/CoA po potrebi in izjave o okoljski skladnosti, ki jih zahteva vaš trg
• Pakiranje in rokovanje:zaščita pred pregibi, kontaminacijo in oksidacijo med pošiljanjem/skladiščenjem

Najboljše prakse namestitve, ki preprečujejo napake

Celo najboljšiBakreno pletene žicelahko odpove, če je nameščen naknadno. To so napake, ki povzročajo občasne napake, segrevanje ali zgodnja mehanska okvara:

• Umazane kontaktne površine:Barva, oksidacija ali olje poveča odpornost. Pripravite vmesnik kovina-kovina.
• Premajhna kontaktna površina:Majhna podložka na široki pletenici lahko ustvari vročo točko. Za popoln stik uporabite ustrezno strojno opremo.
• Ostri zavoji v bližini zaključkov:Upogibanje desno pri ušesu koncentrira napetost – pustite nežen prehod in razbremenitev napetosti.
• Popuščanje navora skozi čas:Vibracije lahko sprostijo sklepe. Uporabite metode zaklepanja, ki ustrezajo vaši zasnovi, in ponovno preverite vzdrževalne cikle.
• Izpostavljenost obrabi:Če se pletenica drgne po robu, dodajte zaščitni tulec ali jo preusmerite.
• Napačno načrtovanje poti:Če je le mogoče, naj bodo trakovi kratki in se izogibajte nepotrebnim zankam, ki povečujejo impedanco.

Če je vaš način okvare »deloval je med zagonom, kasneje pa odpove«, obdelajte namestitveni vmesnik (priprava površine + navor + strojna oprema + razbremenitev obremenitve) kot del električne zasnove.

Sodelovanje z Dongguan Quande Electronics Co., Ltd.

Če nabavljateBakreno pletene žiceza ozemljitvene trakove, povezovalne povezave ali fleksibilne povezave je najhitrejša pot do zanesljivega rezultata dobavitelj ki govori tako "inženiring" kot "nabava".Dongguan Quande Electronics Co., Ltd.postavlja svoje pletene bakrene izdelke glede na praktične gradbene potrebe: nastavljive mere, izbire pletenic, ki temeljijo na aplikaciji, in možnosti sestavljanja, ki ustrezajo dejanskim omejitvam namestitve.

Ko se obrnete, boste prejeli boljša priporočila (in manj revizij), če vnaprej delite tri stvari:

• Vaša prijava:ozemljitveni trak, upogljivi konektor, vezni trak ali uporaba pletenice v obliki tulca
• Vaše okolje:notranja omara, vlažna rastlina, obalni zrak, raven vibracij
• Vaš načrt odpovedi:velikost vijaka/razmik med luknjami, vrsto ušesa in ali potrebujete vnaprej sestavljene konce

pogosta vprašanja

V: Ali so bakrene pletene žice boljše od polne žice za ozemljitev?

Pogosto da za trakove in vezi, ki se premikajo ali vibrirajo. Fleksibilnost pletenice pomaga preprečevati utrujenost in ohranja povezavo stabilno – pod pogojem, da so zaključki in kontaktne površine izvedeni pravilno.

V: Ali naj izberem golo bakreno ali bakreno pletenico iz kositra?

Goli baker je lahko stroškovno učinkovit v nadzorovanih okoljih. V vlažnih ali rahlo korozivnih okoljih se običajno izbere prevleka, ki pomaga ohraniti stabilno obnašanje površine skozi čas. Najboljša izbira je odvisna od izpostavljenosti, ciklov vzdrževanja in načina prekinitve.

V: Kaj je bolj pomembno: širina pletenice ali konstrukcija pletenice?

Konstrukcija je pomembna vsaj toliko kot širina. Število pramenov/premer, tesnost tkanja in kakovost zaključka pogosto odločajo o trajnosti in stabilnosti odpornosti v resničnem svetu.

V: Zakaj se ozemljitveni trakovi segrejejo?

Ogrevanje običajno kaže na odpornost na spoju – slaba priprava površine, majhna kontaktna površina, ohlapen navor ali nepravilna strojna oprema. Pletenica je lahko v redu; vmesnik je krivec.

V: Kaj naj vključim v RFQ za bakreno pletene žice?

Vključite uporabo, dolžino, obseg širine/debeline (ali ciljni prečni prerez), okolje, opis gibanja/vibriranja, podrobnosti o zaključkih (velikost/razmik lukenj, ušesa) in vso potrebno dokumentacijo.

Zaključne misli

NakupovanjeBakreno pletene žicepostane enostavno, ko jih nehate obravnavati kot "samo baker" in jih začnete obravnavati kot delujoč vmesnik med elektriko in gibanjem. Določite okolje, zaklenite zaključek, preverite kakovost in namestite ob spoštovanju kontaktne fizike – in izognili se boste najdražji vrsti okvare: občasni.
