Ali je ozemljitveni kabel ESD ključ do zanesljivega statičnega nadzora v sodobni elektroniki?

V dobi, ko lahko elektrostatična razelektritev (ESD) tiho uniči občutljive elektronske komponente in proizvodne linije,ESD ozemljitveni kabelstoji kot ključna naprava za zagotavljanje varnih izpustnih poti.

Kaj je ozemljitveni kabel ESD & ključne specifikacije

Opredelitev in namen

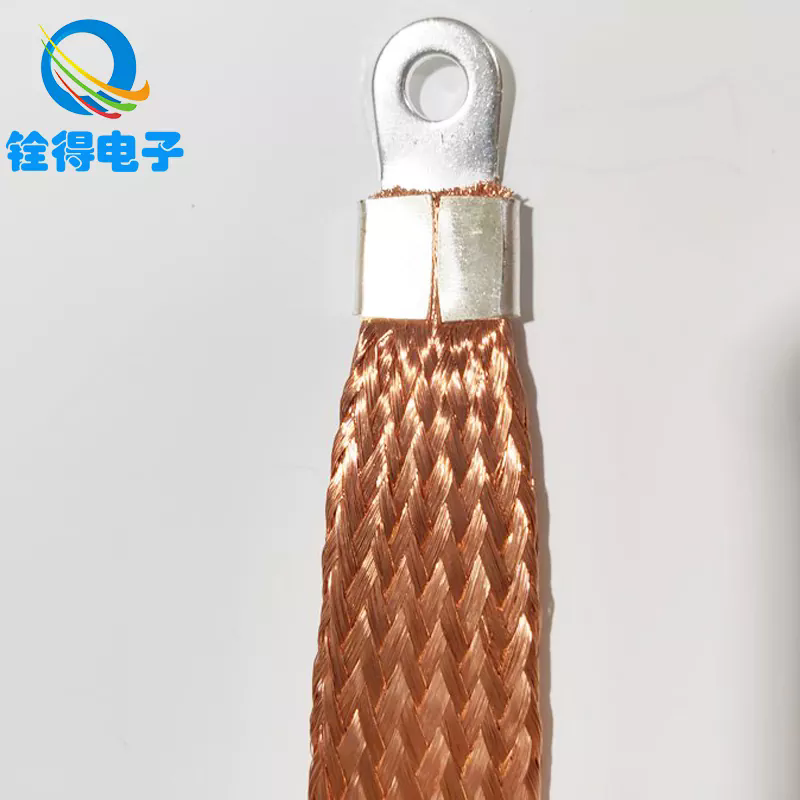

AnESD ozemljitveni kabel(imenovan tudi ESD ozemljitveni vodnik ali kabel za praznjenje statične elektrike) je prevodni kabel, ki povezuje delovno mizo, zapestni trak, okvir ionizatorja ali ESD preprogo na določeno ozemljitveno točko. Njegova funkcija je zagotoviti pot z nizkim uporom za varno razpršitev statičnega naboja v tla, s čimer prepreči nenadzorovano elektrostatično razelektritev, ki bi lahko poškodovala komponente ali povzročila okvare.

Osnovni parametri ozemljitvenega kabla ESD

Spodaj je tabela standardnih specifikacij, ki prikazuje tipične parametre, uporabljene pri izbiri ali ocenjevanju takih kablov:

Ti parametri se lahko razlikujejo glede na okolje aplikacije, regulativne norme in zahteve strank.

Osrednja tema tega članka

Glavni cilj tukaj je pojasnitizakaj je ozemljitveni kabel ESD ključnega pomena za statično kontrolo, kako ga izbrati, namestiti in vzdrževati, inkateri prihodnji trendi oblikujejo njegov razvoj. Poleg tega bo članek odgovoril na dve pogosti vprašanji in vas vodil do rešitev znamke Quande.

Zakaj je ESD ozemljitveni kabel pomemben — prednosti in vloga

Zakaj je statični nadzor ključen

• Zaščita občutljive elektronike: Sodobna integrirana vezja, naprave za površinsko montažo in senzorje lahko uničijo majhne elektrostatične razelektritve (pogosto pod 100 V).

• Donos in kakovost: Statični dogodki lahko povzročijo skrito škodo, zmanjšajo zanesljivost izdelka in povzročijo napake na terenu.

• Varnost in skladnost: Številni standardi elektronske proizvodnje (kot je ANSI/ESD S20.20, IEC 61340) zahtevajo definirane ozemljitvene poti in meje upora.

Tako je ESD ozemljitveni kabel bistvena komponenta v programu za nadzor ESD.

Prednosti visokokakovostnega ozemljitvenega kabla ESD

1. Nadzorovano praznjenje: Vgrajeni upor (običajno 1 MΩ) zagotavlja, da se statična elektrika razprši z varno, nadzorovano hitrostjo, kar zmanjša tveganje iskrenja ali isker.

2. Prilagodljivost in mehanska robustnost: Z bleščicami ali bakrenimi žicami v notranjosti je kabel bolj zanesljiv kot trdni vodnik, ki prenaša upogibanje in vsakodnevno obrabo.

3. Doslednost skozi čas: Visokokakovostna izolacija je odporna na obrabo, vlago in izpostavljenost kemikalijam ter ohranja zmogljivost v tovarniškem okolju.

4. Interoperabilnost: Standardni konektorji (banana vtič, krokodilska sponka, vtičnice za zaklepanje) omogočajo, da je kabel združljiv z različno ozemljitveno infrastrukturo.

5. Stroškovna učinkovitost: V primerjavi s sistemi z aktivnim praznjenjem ali ionizatorji je pasivni kabel poceni, vendar je temelj za statično kontrolo.

Ključna vloga v programu za nadzor ESD

• Povezava med operaterjem in skupno točko: Za zapestne trakove ali petne trakove kabel zagotavlja, da operater ostane pri ozemljitvenem potencialu.

• Povezava med preprogami ali opremo in ozemljitvijo: ESD preproge ali delovne površine se zanašajo na takšne kable za prenos naboja na ozemljitev objekta.

• Varnostno kopiranje in redundanca: V zapletenih sistemih ESD več ozemljitvenih poti zmanjša okvare ene točke.

Z vidika kakovosti in skladnosti lahko malomarnost pri določanju ali potrjevanju ozemljitvenega kabla ESD spodkoplje celoten program statičnega nadzora.

Kako izbrati, namestiti in vzdrževati ozemljitveni kabel ESD

Izbira pravega kabla (kako)

Pri izbiri ozemljitvenega kabla ESD upoštevajte naslednje korake:

• Preverite zahtevo glede odpornosti: Zagotovite, da kabel ustreza ali je znotraj tolerance 1 MΩ (ali v skladu z ustreznim standardom).

• Izberite vrsto priključka: Izberite priključke, ki so združljivi z vašo opremo (banana vtič, vtičnica za zaklepanje, krokodilska sponka).

• Dolžina je pomembna: Izberite dolžino, ki omogoča enostaven doseg brez pretirane ohlapnosti (1,2 m je običajno).

• Preverite mehansko zasnovo: bleščice ali pleteni vodnik pomaga upreti utrujenosti zaradi upogibanja.

• Trajnost izolacije: Za industrijska okolja uporabljajte materiale z dobro abrazijo, odpornostjo na kemikalije in temperaturo.

• Certifikati in poročila o preskusih: Od proizvajalca zahtevajte poročila o preskusih (upornost, razpad izolacije, vlečna sila).

Navodila za namestitev (kako)

Pravilna namestitev je ključ do učinkovitosti:

1. Najprej priključite kabel na zapestni trak ali podlogo, nato na skupno ozemljitveno točko.

2. Zavarujte skupno točkona znano ozemljitev ali ozemljitveno vodilo.

3. Izogibajte se ostrim ovinkom ali pregibom— kabli morajo imeti nežne zanke za zmanjšanje napetosti.

4. Nadaljujte stran od visokonapetostnih ali hrupnih vodovda se izognete električnim motnjam.

5. Izvedite periodično testiranje, običajno mesečno ali četrtletno, da potrdite kontinuiteto in odpornost.

6. Zamenjajte poškodovane ali obrabljene kabletakoj — že majhne prekinitve ali izolacijske razpoke lahko povzročijo neučinkovitost kabla.

Vzdrževanje in validacija (kako)

• Uporabite anESD namizni tester odpornostiza merjenje upora med pogonom ali preprogo in skupno točko.

• Izmerjeni upor mora ostati znotraj tolerance (npr. 0,9–1,2 MΩ).

• Preverite, ali je na jakni ureznine, odrgnine ali razbarvanje.

• Kabel nežno upognite, da opazite znake notranjega preloma žice (prekinjena kontinuiteta).

• Dokumentirajte vsak test – sledljivost je pomembna v režimih kakovosti in revizije.

Pogoste aplikacije

• Montažne linije elektronike: Za vsako operatersko postajo (zapestni trak) ali podlogo za delovno postajo.

• Popravilo in predelava klopi: Zaščita med spajkanjem, pregledom in rokovanjem.

• Čiste sobe in tovarne polprevodnikov: Kjer je statični nadzor ključnega pomena za izkoristek.

• Laboratoriji in laboratoriji za raziskave in razvoj: Za okolja za izdelavo prototipov in testiranje.

• Embalaža in ESD varna območja pošiljanja: Za ozemljitev prevodnih pladnjev in transportnih sistemov.

Prihodnji trendi, izzivi in ​​integracija

Razvijajoči se standardi in skladnost

Standardi kotIEC 61340inANSI/ESD S20.20vedno bolj zahtevajo strožjo validacijo, sledljivost in revizijsko skladnost. Proizvajalci in uporabniki se bodo soočali s pogostejšimi revizijami in morali bodo pokazati dokumentirane dokaze o pravilni praksi ozemljitve. ESD ozemljitveni kabel mora izpolnjevati spreminjajoče se tolerance odpornosti in zahteve glede varnosti materiala.

Pametno in digitalno spremljanje

Naslednja generacija kablov lahko vključujevgrajeni senzorji ali pametni čipiza spremljanje celovitosti kabla, nihanja upora in ciklov uporabe. Ti »pametni kabli« bi opozorili vzdrževalne sisteme, če upor preseže razpon ali če je mehanska poškodba neizogibna.

Materiali in izboljšave vzdržljivosti

Napredek vnanomateriali, visoko zmogljivi polimeri, in bolj prožni prevodniki (npr. posrebrene bleščice, kompoziti ogljikovih nanocevk) bodo podaljšali življenjsko dobo, izboljšali prožnost in zmanjšali stopnje napak v težkih okoljih.

Integracija s sistemi IoT in MES

V popolnoma digitaliziranih tovarnah lahko vsak ozemljitveni kabel nosi ID ali signal, ki ga povezuje zManufacturing Execution System (MES). To omogoča vpogled v vzdrževalne intervale, skladnost operaterja in stanje statičnega nadzora v realnem času.

Izzivi, ki jih je treba premagati

• Uravnoteženjestroški v primerjavi z naprednimi funkcijami: Rešitve pametnih kablov lahko zvišajo stroške, kar vpliva na sprejetje v sektorjih z nižjimi maržami.

• Okoljski stres in obraba: Visoka vlažnost, izpostavljenost kemikalijam in obraba ostajajo stalne grožnje.

• Skladnost uporabnikov: Tudi pri kablih najvišje ravni neustrezna povezava ali nadzor uporabnika spodkopava delovanje.

Pogosto zastavljena vprašanja (FAQ)

V1: Kakšno odpornost mora običajno imeti ozemljitveni kabel ESD?
A1: Tipična tarča je1 MΩ ±10 %(tj. 0,9 MΩ do 1,1 MΩ). Ta upor varno omejuje razelektritveni tok, hkrati pa dovoljuje, da statika teče na tla. V nekaterih nastavitvah je sprejemljiv tolerančni pas 0,75–1,25 MΩ, odvisno od standarda ali zahteve stranke.

V2: Kako pogosto je treba testirati ali zamenjati ozemljitveni kabel ESD?
A2: Testiranje bi moralo potekati vsajmesečno ali četrtletno, odvisno od vašega režima kakovosti in pogostosti presoje. Če meritve odstopajo od tolerance ali so na plašču vidne poškodbe (ureznine, odrgnine, razbarvanje), je treba kabeltakoj zamenjati. Mehanska utrujenost ali občasna kontinuiteta med upogibanjem je znak okvare.

Povzetek in predstavitev blagovne znamke

TheESD ozemljitveni kabelje temeljni, a pogosto podcenjen element v katerem koli učinkovitem programu statičnega nadzora. Razumevanjekajje,zakajpomembno je za izkoristek, zanesljivost in varnost izdelka terkakoizbrati, namestiti, preizkusiti in vzdrževati, tvori hrbtenico robustne ESD strategije. Če pogledamo naprej, bodo integracija pametnih kablov, povezljivost IoT, napredni materiali in strožji standardi oblikovali razvoj te tehnologije.

kdajponuja celoten spekter rešitev za ozemljitev ESD — vključno z vzdržljivimi, certificiranimi ozemljitvenimi kabli ESD, zasnovanimi za dolgo življenjsko dobo, dosledno delovanje in brezhibno integracijo v napredne proizvodne sisteme. Za specifikacije po meri, tehnično podporo ali poizvedbe o nabavi,kontaktirajte nas.
