Za kaj se uporablja spajkalna pletenica?

Spajkalna pletenica, znana tudi kot desoldering pletenica ali preprosto Wick, je nepogrešljivo orodje v področju popravila in montaže elektronike. Ta vsestranski material je zasnovan tako, da učinkovito odstrani neželeno spajkalnik iz tiskanih veznih plošč (PCB), komponent in povezav. Tukaj je poglobljen pogled na to, za kaj se uporablja spajkalna pletenica in kako deluje.

Kaj je spajkalna pletenica?

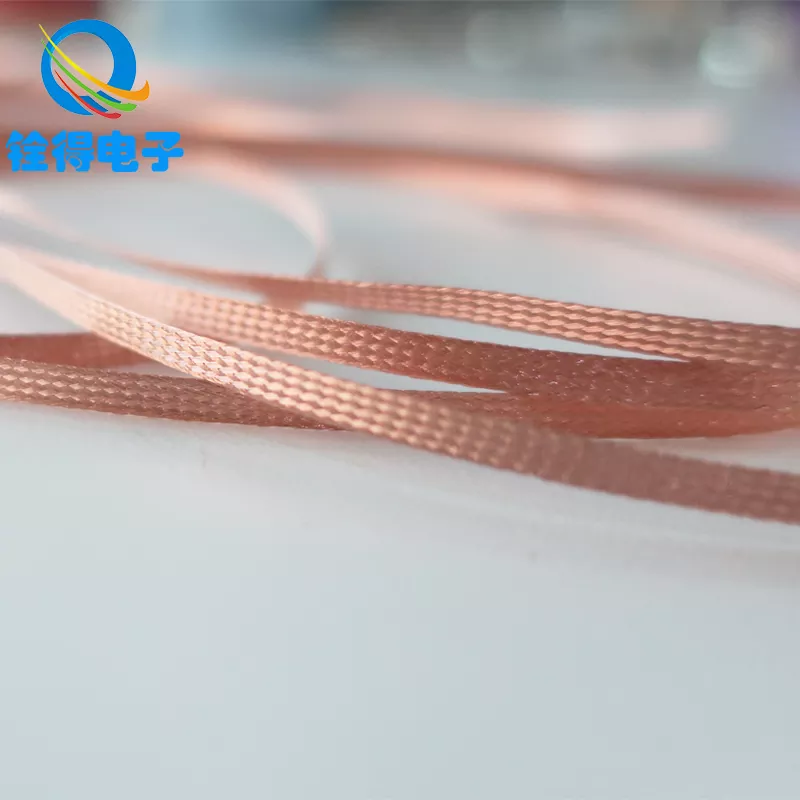

Spajkalna pletenicaSestavljen je iz nasedle bakrene žice, prepletene skupaj, da tvori prožno, toplotno prevodno tuljavo. Ta zasnova omogoča učinkovit prenos toplote, zaradi česar je idealen za odstranjevanje aplikacij. Bakrena žica je pogosto prevlečena s tokom, kemičnim sredstvom, ki pomaga očistiti površino kovine in povečuje pretok spajkanja. Nekateri stenji prihajajo vnaprej, drugi pa zahtevajo, da uporabnik uporabi tok ločeno.

Uporaba spajkalne pletenice

Odstranjevanje presežka spajkanja

Pletena pletenica spajkalnika se uporablja predvsem za odstranjevanje presežka ali neželenega spajkanja iz PCB -jev. To je še posebej koristno pri odpravljanju napak, ki so bile narejene med postopkom spajkanja, na primer premostitev med sosednjimi blazinicami ali prekomerno prodajo komponente. S tem, ko spustite steno čez območje s presežkom spajkalnika in nanesete toploto s spajkalnikom, se spajkalnik vleče v pletenico, za seboj pa pusti čisto površino.

Odstranjevanje komponent

Pri zamenjavi ali odstranjevanju elektronskih komponent je pogosto potrebno desoldering. Spajkalna pletenica je natančen in nadzorovan način za odstranjevanje spajke iz komponent ali blazinic, ne da bi poškodoval okoliške komponente ali sam PCB. To je še posebej pomembno pri delu s površinskimi napravami (SMD) ali drugimi občutljivimi komponentami.

Popravilo in vzdrževanje

Tehniki za popravilo elektronike pogosto uporabljajo spajkalno pletenico za popravilo napačnih povezav ali zamenjavo poškodovanih komponent. Z odstranitvijo starega spajkanja lahko ustvarijo čisto površino za vzpostavitev novih, zanesljivih povezav. Poleg tega hobiji in navdušenci nad samostojnim namenom uporabljajo Wick za vzdrževanje in spreminjanje svojih elektronskih naprav, kar zagotavlja optimalno delovanje in zanesljivost.

Čiščenje in priprava

Pred spajkanjem novih komponent ali popravila je bistvenega pomena za čiščenje PCB in komponentnih potencialnih strank katerega koli preostalega spajkanja ali toka. Pletena pletenica spajkalnika se lahko uporabi za odstranjevanje teh onesnaževalcev in tako zagotovi čist in zanesljiv spajkalni spoj. Ta korak priprave je ključnega pomena za doseganje kakovostnih rezultatov spajkanja.

Kako uporabiti spajkalno pletenico

Uporaba spajkalnika Wick pletenice je razmeroma preprosta, vendar je za obvladovanje potrebnih nekaj prakse. Tu so osnovni koraki:

Pripravite območje

Nosite zaščitno opremo, kot so rokavice in varnostna očala, da se zaščitite pred vročino in potencialnimi opeklinami. Zagotovite pravilno prezračevanje, da se izognete dihanju v škodljivih hlapih.

Odvijte stenj

Odvijte nekaj centimetrov pletenice iz svoje tuljave. Če scena ni predhodno izravnan, konec potopite v posodo toka, da ga premažete.

Postavite stenj

Konec scena s predelavim območjem postavite s presežkom spajkalnika. Prepričajte se, da je Wick v dobrem stiku s spajkalnikom, da olajša prenos toplote.

Nanesite toploto

Dotaknite se konice vročega spajkega železa do stenja. Toplota bo povzročila aktiviranje toka, spajkalnik pa se tali. Ko se spajkalnik topi, ga bo v pletenico potegnil s kapilarno dejanje.

Odstranite stenj

Ko je spajka odstranjena, previdno dvignite steno stran od PCB. Pazite, da se z rokami ne dotikate vročega stena.

Preglejte in ponovite

Preglejte območje, da zagotovite, da je bil odstranjen vse presežne spajke. Po potrebi ponovite postopek, dokler ne dosežete želena raven čistoče.

Prednosti uporabe spajkalne pletenice

Ugodnost:Spajkalna pletenicaje stroškovno učinkovita rešitev za desoldering aplikacije.

Enostavnost uporabe: Tudi začetniki lahko s pomočjo Wick odstranijo odvečno spajkalnik z minimalno prakso.

Vsestranskost: Wick je na voljo v različnih velikostih in dolžinah, da se sprejme različne potrebe po desolderiranju.

Natančnost: Pleten dizajn omogoča natančen nadzor nad postopkom desolderiranja, kar zmanjšuje škodo na okoliških komponentah.
